Уход и очистка
• Перед поднятием и перемещением монитора рекомендуется отключить
кабели и шнур питания. При поднятии монитора следуйте рекомендациям.
При поднятии или переноске удерживайте монитор за края. Не
поднимайте монитор за подставку или шнур.
• Очистка. Выключите монитор и отсоедините кабель питания. Очистите
поверхность монитора мягкой, не царапающей поверхность тканью.
Устойчивое загрязнение можно удалить тканью, смоченной в мягком
очистителе.
• Не используйте очистители, содержащие спирт или ацетон. Используйте
средства для очистки ЖК-экранов. Никогда не распыляйте очиститель
непосредственно на экран, он может попасть внутрь и вызвать поражение
электротоком.
Следующие симптомы не являются признаком
неисправности:
• При первом включении экран может мерцать вследствие особенностей
флуоресцентной подсветки. Для устранения мерцания выключите и вновь
включите выключатель питания.
• Может наблюдаться неоднородность яркости экрана в зависимости от
используемого фонового рисунка рабочего стола.
• При длительном отображении статического изображения после его смены
может наблюдаться остаточное изображение. Этот эффект постепенно
исчезнет; можно также выключить монитор на длительное время.
• Если экран темный, мигает или не показывает изображение, обратитесь
к продавцу или в сервисный центр для ремонта. Не пытайтесь
отремонтировать монитор самостоятельно!
Условные обозначения, используемые в этом руководстве
ПРЕДУПРЕЖДЕНИЕ: Сведения, предупреждающие получение
травм при выполнении различных задач.
ВНИМАНИЕ: Сведения, предупреждающие повреждение
оборудование при выполнении различных задач.
ВАЖНО: Инструкции, которым НЕОБХОДИМО следовать при
выполнении различных задач.
ПРИМЕЧАНИЕ: Советы и дополнительные сведения, помогающие
выполнить задачу.
3.2 Технические характеристики

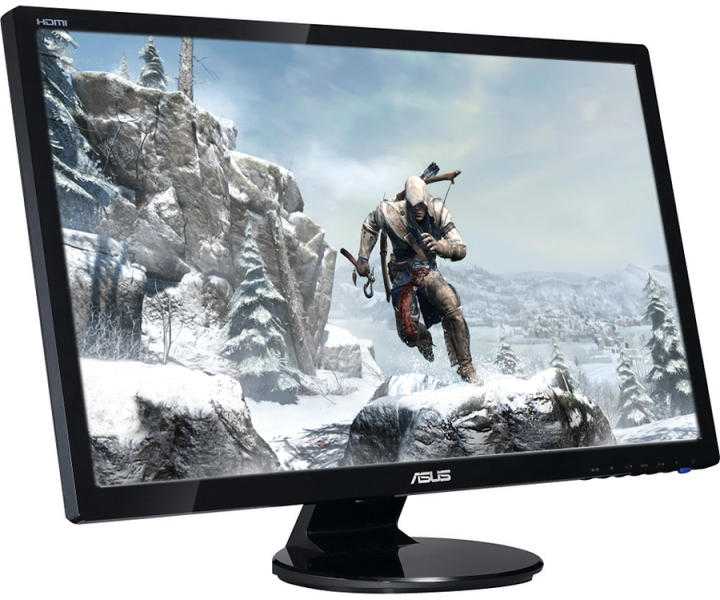

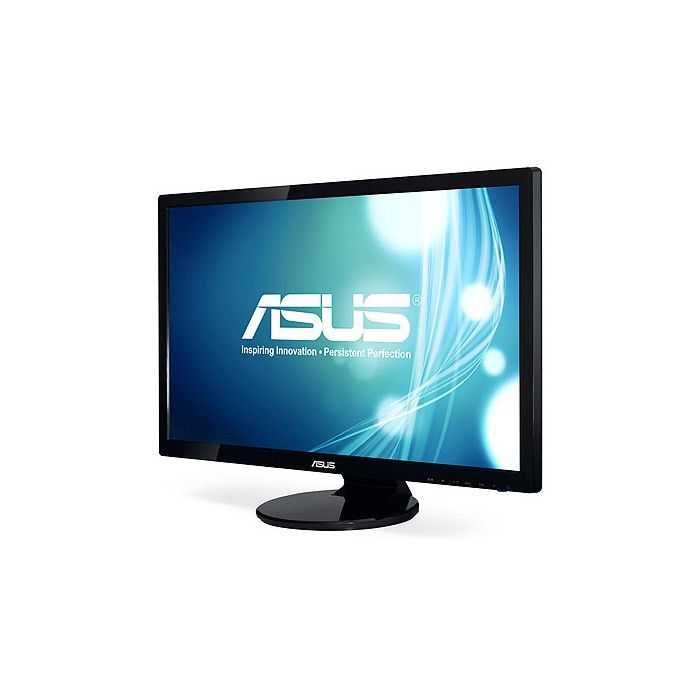

МодельVE276N
Размер матрицы27 дюймов, широкоэкранный формат (68,6 см)
Максимальное разрешение1920×1080
Яркость (Тип.)300 кандел/м
Коэффициент контрастности
1200:1
(Тип.)
Угол зрения (CR≤10)
160°(В) ; 170°(Г)
Число цветов16, 7 млн (6-разр. Hi FRC)
Время отклика5 мс (Tr+Tf)
Вход DVIDVI c HDCP
Вход D-SubДа
Потребляемая мощность56 Вт
Наклон-5° ~ +20°
Установка на стену VESA:Да (100 мм x 100 мм)
Размеры (ШxВxГ)643 x 445,6 x 220 мм
Размеры упаковки (ШxВxГ)732 x 176 x 560 мм
Масса нетто (прибл.)7,1 kg
Масса брутто (прибл.)10,0 kg

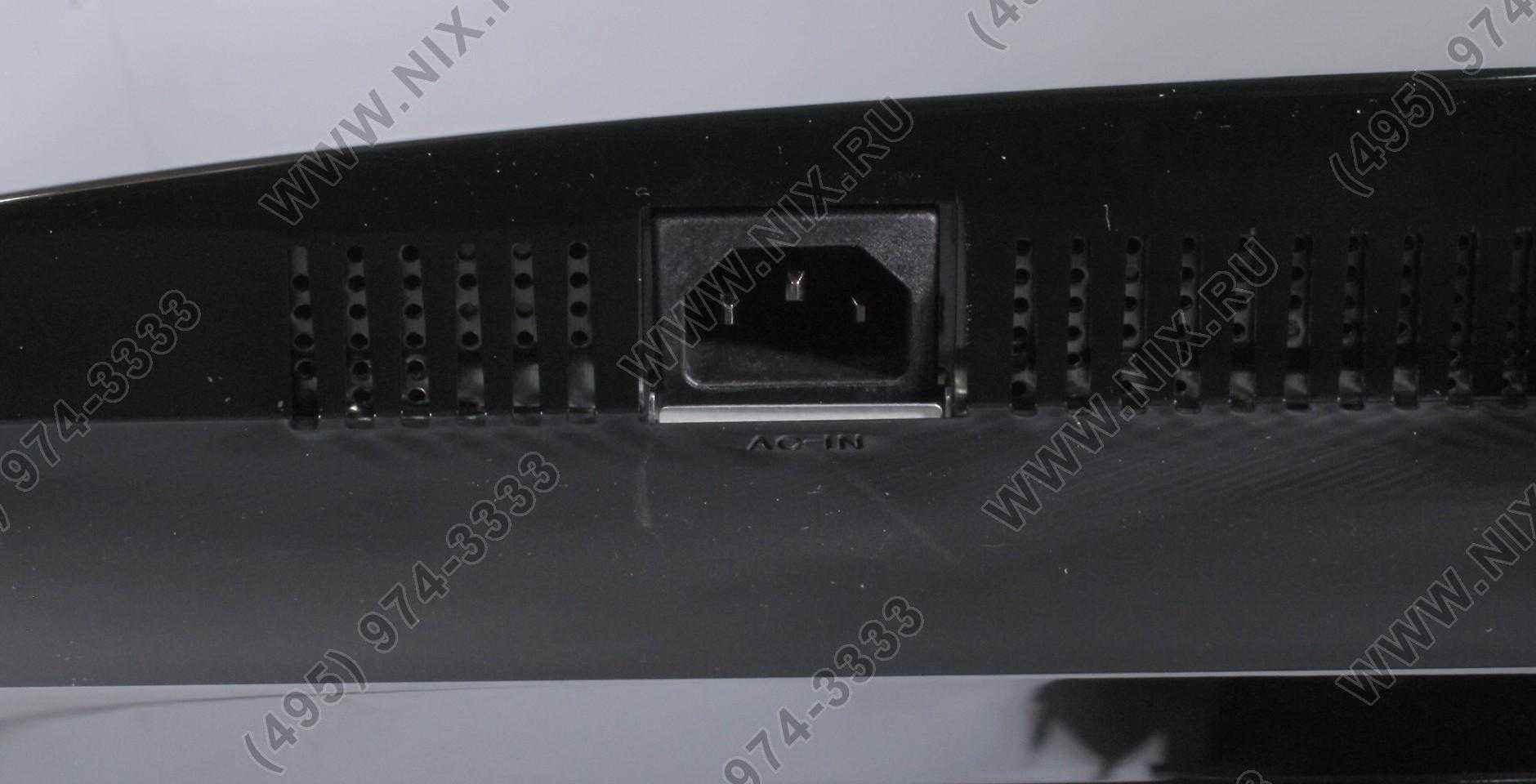

Диапазон напряженияПер. ток:100–240 В (встроенный адаптер)
*Технические характеристики могут быть изменены без уведомления.
Основные характеристики Мониторы VE276N
| Основные характеристики | |
|---|---|
| Размер | 27 дюйм |
| Максимальное разрешение | 1920×1080 |
| Тип ЖК-матрицы | TFT TN1 |
| Серия | экономический |
| Широкоформатный монитор | Есть |
| Развертка | |
| Частота горизонтальной развертки | 30-83 кГц |
| Частота вертикальной развертки | 56-76 Гц |
| Дополнительно | |
| Размеры | 643x446x220 мм |
| Вес | 7.1 кг |
| Экран | |
| Динамическая контрастность | 100000 |
| Время отклика | 5 мс |
| Область обзора | по горизонтали: 170°; по вертикали: 160° |
| Яркость | 300 кд/м2 |
| Шаг точки по горизонтали | 0.311 мм |
| Шаг точки по вертикали | 0.311 мм |
| Интерфейсы | |
| Вход VGA | Есть |
| Вход DVI | Есть |
| Тип DVI | DVI-D x1 |
| Поддержка HDCP в DVI-интерфейсе | Есть |
| Питание | |
| Потребляемая мощность при работе | 56 Вт |
| Потребляемая мощность в режиме ожидания | 1 Вт |
| Функции | |
| Калибровка цвета | Есть |
Элементы управления экранного меню
3.1.1 Настройка параметров
VE276
Splendid
Scenery Mode
Color
Standard Mode
Theater Mode
Input Select
Game Mode
System Setup
Night View Mode
sRGB
MoveMenuExit
1. Нажмите кнопку MENU для отображения экранного меню.
2. Используйте кнопки
и
для выбора функций. Выделите и
активируйте нужную функцию с помощью кнопки MENU. Если у
выбранной функции имеется подменю, снова используйте кнопки
и
для перехода между функциями подменю. Выделите и активируйте
нужную функцию подменю с помощью кнопки MENU.
3. Используйте кнопки
и
для изменения значения выбранного
параметра.
4. Чтобы закрыть экранное меню, нажмите кнопку . Повторите шаги 2 и
3 для настройки другого параметра.
3.1.2 Описание функций экранного меню
1. Splendid
Эта функция содержит шесть параметров настройки. Для каждого
режима имеется функция Reset (Сброс), позволяющая вернуться к
исходным значениям.
VE276
Splendid
Scenery Mode
Color
Standard Mode
Theater Mode
Input Select
Game Mode
System Setup
Night View Mode
sRGB
MoveMenuExit
• Пейзажный режим: лучший режим для фотографирования в
декорациях с использованием SPLENDID Video Intelligence
Technology.
• Стандартный режим: лучший выбор для редактирования
документов с использованием SPLENDID Video Intelligence
Technology.
(ответы на вопросы)
ПроблемаВозможное решение
Индикатор питания не горит
• Нажмите кнопку , чтобы убедиться, что
монитор включен.
• Проверьте правильность подсоединения
шнура питания к монитору и розетке сети
электропитания.
Индикатор питания светится
• Убедитесь, что монитор и компьютер включены.
желтым, изображение на
• Убедитесь, что кабель передачи сигнала
экране отсутствует
правильно подключен к монитору и компьютеру.
• Проверьте разъемы кабеля и убедитесь, что их
контакты не загнуты.
• Подключите компьютер к другому монитору,
чтобы убедиться в том, что компьютер работает
правильно.
Изображение на экране
• Настройте Кoнтpacтнocть и Яpкocть с помощью
слишком светлое или слишком
экранного меню.
темное
Изображение размещается не
• Удерживайте кнопку в течение двух секунд
по центру экрана или имеет
для автоматической настройки изображения.
неверный размер
• Настройте Пoлoж. Пo Гopизoн. и Пoлoж. Пo
Вepтик. в экранном меню.
Изображение на экране
• Убедитесь, что кабель передачи сигнала
трясется или на нем имеются
правильно подключен к монитору и компьютеру.
волнообразные искажения
• Уберите электрические устройства, которые
могут вызывать помехи.
Изображение имеет дефекты
• Проверьте разъемы кабеля и убедитесь, что их
цвета (белый цвет не выглядит
контакты не загнуты.
белым)
• Сброс настроек с помощью экранного меню.
• Настройте параметры цветопередачи R/G/B или
параметр Цветoвой режим..
Изображение нечеткое или
• Удерживайте кнопку в течение двух секунд
расплывчатое
для автоматической настройки изображения
(только для режима VGA).
• Настройте параметры Частота и фазы с
помощью экранного меню.
крепления VESA)
В ЖК-мониторах VE276 предусмотрена возможность снятия подставки для
установки настенного крепления VESA).
Для снятия стойки/доставки выполните следующие действия.
1. Отключите шнур питания и кабели сигнала
Осторожно положите
монитор на чистый стол лицевой стороной вниз.
2. С помощью отвертки открутите два винта, крепящие подставку к
монитору.
3. Снимите подставку с монитора.
• Рекомендуется накрыть поверхность стола мягкой тканью, чтобы
защитить монитор.
• При откручивании винтов удерживайте подставку монитора.
• Комплект настенного крепления VESA (100 x 100 мм) приобретается
отдельно.
• Следует использовать только кронштейн для крепления на стену UL с
минимальной весовой нагрузкой 24,4 кг (размер винтов: 4 x 10 мм).
Уведомления
Уведомления о соответствии стандартам Федеральной
комиссии по связи США (FCC)
Это устройство соответствует требованиям части 15 правил FCC. При
использовании устройства должны быть соблюдены следующие два
условия:
• данное устройство не создает вредные помехи и
• Данное устройство должно выдерживать внешние помехи,
включая такие, которые могут нарушить нормальную работу
устройства.
Это устройство было протестировано и признано соответствующим
требованиям к устройствам класса В (Class B) в соответствии с
Частью 15 требований FCC. Эти ограничения разработаны для
обеспечения достаточной защиты от вредных помех в бытовых
условиях. Данное оборудование генерирует, использует и может
распространять электромагнитные волны и при нарушении
инструкций производителя по установке или эксплуатации может
создавать помехи для радиосвязи Даже при соблюдении инструкций
по установке нет гарантируется отсутствие помех в каком-то
определенном случае. Если данное устройство вызывает помехи
при приеме радио- и телевизионных сигналов, что можно проверить,
выключив и включив устройство, пользователю рекомендуется
попытаться устранить помехи с помощью приведенных ниже мер:
• изменить ориентацию или перенести в другое место приемную
антенну;
• увеличить расстояние между приемником и устройством;
• подключить оборудование и приемник в сетевые розетки разных
цепей;
• обратиться за помощью к продавцу или опытному специалисту по
теле- и радиотехнике.
Заявление о соответствии стандартам Канадского
департамента по коммуникациям
Данное цифровое устройство не превышает пределов для цифровых
устройств класса B по радиошумовым помехам, установленных
Положениями по радиоинтерференции Канадского департамента по
коммуникациям.
Это цифровое устройство класса B соответствует канадскому
стандарту ICES-003.
3.4
Список поддерживаемых режимов
Основной режим ПК
Частота
Соотношение
Режим
РазрешениеГ (кГц)В (Гц)
пикселов
сторон
(МГц)
640×480, 60Hz31.46959.9425.175
640×480, 72Hz
37.86172.809
31.5
VGA4:3
640×480, 75Hz37.57531.5
640×480, 85Hz43.26985.00836
800×600, 56Hz35.15656.2536
800×600, 60Hz37.87960.31740
SVGA
4:3
800×600, 72Hz48.07772.18850
800×600, 75Hz46.8757549.5
800×600, 85Hz53.67485.06156.25
1024×768, 60Hz48.36360.00465
1024×768, 70Hz56.47670.06975
XGA4:3
1024×768, 75Hz60.02375.02978.75
1024×768, 85Hz68.67784.99794.5
1152×864, 75Hz67.575108
4:3
1280×960, 60Hz6060108
SXGA
1280×1024, 60Hz63.98160.02108
5:4
1280×1024, 75Hz79.976, P75.025135
1440×900, 60Hz
55.93559.887
106.5
WXGA+16:10
1440×900, 75Hz70.63579.984136.75
WSXGA+16:101680×1050, 60Hz65.2959.954146.25
16:91920×1080, 60Hz67.560148.5
Режимы IBM, стандартная частота (входы D-SUB, DVI-D)
Частота
Соотношение
Режим
РазрешениеГ (кГц)В (Гц)
пикселов
сторон
(МГц)
640×350, 70Hz31.46970.08725.175
DOS
640×350, 85Hz37.86185.0831.5
720×400, 70Hz31.46970.08728.322
DOS
720×400, 85Hz37.92785.03935.5
Режимы MAC, стандартная частота (входы D-SUB, DVI-D)
Частота
Соотношение
Режим
РазрешениеГ (кГц)В (Гц)
пикселов
сторон
(МГц)
VGA4:3
640×480, 67Hz3566.66730.24
SVGA4:3
832×624, 75Hz49.72574.55157.2832
Table of contents
Уведомления ………………………………………………………………………………….iii
Сведения по безопасности ……………………………………………………………iv
Уход и очистка ………………………………………………………………………………..v
1.1 Добро пожаловать! …………………………………………………………..1-1
1.2 Комплект поставки ……………………………………………………………1-1
1.3 Сборка подставки монитора …………………………………………….1-2
1.4 Подключение кабелей ………………………………………………………1-2
1.5 Знакомство с монитором ………………………………………………….1-3
1.5.1 Передняя панель ЖК-монитора ……………………………..1-3
1.5.2 Задняя панель ЖК-монитора …………………………………1-5
2.1 Снятие кронштейна/подставки
(для установки настенного крепления VESA) …………………..2-1
2.2 Настройка изображения монитора ……………………………………2-2
3.1
Элементы управления экранного меню …………………………………..3-1
3.1.1 Настройка параметров ………………………………………….3-1
3.1.2 Описание функций экранного меню ……………………….3-1
3.2 Технические характеристики …………………………………………….3-5
3.3 Поиск и устранение неполадок (ответы на вопросы) ………3-6
3.4
Список поддерживаемых режимов ……………………………………..3-7
ASUSTeK COMPUTER INC., 2011 г. Все права защищены.
Никакая часть данного руководства, включая содержащуюся в нем информацию об устройствах и
программном обеспечении, не может быть воспроизведена, передана, переписана, сохранена в системе
поиска информации или переведена на какой-либо язык в любой форме и любыми способами, за
исключением случаев резервного копирования покупателем устройствам, без письменного разрешения
компании ASUSTeK COMPUTER INC. (“ASUS”).
Гарантийные обязательства и право на обслуживание перестают действовать в случае: (1) ремонта,
модификации или изменения устройства без письменного разрешения компании ASUS или (2)
уничтожения или отсутствия серийного номера.
КОМПАНИЯ ASUS ПРЕДОСТАВЛЯЕТ ДАННОЕ РУКОВОДСТВО В ФОРМАТЕ “КАК ЕСТЬ” БЕЗ
ПРЕДОСТАВЛЕНИЯ ЛЮБОГО РОДА ГАРАНТИЙ, ПРЯМЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ
БЕЗ ОГРАНИЧЕНИЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ИЛИ ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОГО
НАЗНАЧЕНИЯ. КОМПАНИЯ ASUS, ЕЕ ДИРЕКТОРА, ДОЛЖНОСТНЫЕ ЛИЦА, СОТРУДНИКИ ИЛИ
ПРЕДСТАВИТЕЛИ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОГО
РОДА ПРЯМЫЕ ИЛИ КОСВЕННЫЕ, ПОБОЧНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ (ВКЛЮЧАЯ УБЫТКИ
В ВИДЕ УПУЩЕННОЙ ВЫГОДЫ, УБЫТКИ ДЛЯ БИЗНЕСА, ПОТЕРИ ДАННЫХ, ПРИОСТАНОВЛЕНИЯ
РАБОТЫ ПРЕДПРИЯТИЯ И ПР.), ДАЖЕ ЕСЛИ КОМПАНИЯ ASUS БЫЛА ОСВЕДОМЛЕНА О
ВОЗМОЖНОСТИ ВОЗНИКНОВЕНИЯ ТАКИХ УБЫТКОВ В РЕЗУЛЬТАТЕ КАКОГО-ЛИБО ДЕФЕКТА ИЛИ
ОШИБКИ В ДАННОМ РУКОВОДСТВЕ ИЛИ УСТРОЙСТВЕ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СВЕДЕНИЯ, СОДЕРЖАЩИЕСЯ В ДАННОМ РУКОВОДСТВЕ,
ПРЕДОСТАВЛЯЮТСЯ ИСКЛЮЧИТЕЛЬНО ДЛЯ ОЗНАКОМЛЕНИЯ, ПОДЛЕЖАТ ИЗМЕНЕНИЮ БЕЗ
УВЕДОМЛЕНИЯ И НЕ ДОЛЖНЫ ТОЛКОВАТЬСЯ КАК ОБЯЗАТЕЛЬСТВА КОМПАНИИ ASUS. КОМПАНИЯ
ASUS НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ИЛИ ОБЯЗАТЕЛЬСТВА ЗА ЛЮБОГО РОДА ОШИБКИ
ИЛИ НЕТОЧНОСТИ, КОТОРЫЕ МОГУТ ПРИСУТСТВОВАТЬ В ДАННОМ РУКОВОДСТВЕ, ВКЛЮЧАЯ
СОДЕРЖАЩУЮСЯ В НЕМ ИНФОРМАЦИЮ ОБ УСТРОЙСТВАХ И ПРОГРАММНОМ ОБЕСПЕЧЕНИИ.
Наименования устройств и названия компаний, упоминающиеся в данном руководстве, могут являться
зарегистрированными торговыми марками или объектами авторского права соответствующих компаний
и используются исключительно для идентификации или пояснений, а также для выгоды владельцев, без
намерения нарушить их права.
ii
Обзор Мониторы VE276N
Поддержка видео в формате Full-HD 1080p
VE276N – это монитор формата Full-HD со светодиодной подсветкой, диагональю экрана 27 дюймов и соотношением сторон 16:9. С ним вы сможете насладиться изображением высочайшего качества как в играх, так и при просмотре фильмов.
Технология Smart View
Технология Smart View обеспечивает отсутствие искажений цвета при взгляде на экран снизу, например, если вы захотите посмотреть фильм, лежа на диване.
Функция контроля соотношения сторон
Функция контроля соотношения сторон позволяет пользователям указать предпочтительный способ отображения видеоматериала при масштабировании: растягивать на весь экран или сохранять соотношение сторон 4:3.
Технология Splendid Video Intelligence
Эксклюзивная технология Splendid Video Intelligence позволяет быстро настраивать монитор в соответствии с текущими задачами и условиями (игры, просмотр фото, работа в ночное время и т.д.), чтобы получить максимально качественное изображение. Всего доступно шесть вариантов настройки. Между ними можно легко переключаться нажатием на специально выделенную для этого кнопку.
Сведения по безопасности
• Перед подключением монитора внимательно ознакомьтесь со всей
входящей в комплект документацией.
• Не подвергайте устройство воздействию дождя или влаги во
избежание возникновения пожара или поражения электрическим
током.
• Не открывайте корпус монитора. Детали внутри корпуса монитора
находятся под высоким напряжением, воздействие которого может
привести к серьезным травмам.
• При повреждении блока питания не пытайтесь отремонтировать
его самостоятельно. Обратитесь к квалифицированному
специалисту по ремонту или к продавцу.
• Перед использованием устройства убедитесь в правильном
подключении всех кабелей и в том, что шнуры питания не
повреждены. Если какие-либо компоненты повреждены,
немедленно свяжитесь с продавцом.
• Щели и отверстия на обратной стороне корпуса предназначены
для вентиляции. Не блокируйте эти отверстия. Не размещайте это
устройство рядом или над батареей или другим источником тепла
при отсутствии надлежащей вентиляции.
• Это устройство необходимо эксплуатировать при параметрах
электропитания, указанных на этикетке. Если характеристики
электросети неизвестны, проконсультируйтесь с продавцом или
местной компанией-поставщиком электроэнергии.
• Используйте вилку шнура питания, соответствующую местным
стандартам.
• Не перегружайте разветвители и удлинители шнура питания.
Перегрузка может привести к возгоранию или поражению
электрическим током.
• Избегайте воздействия на устройства пыли, влажности и
чрезмерно высокой или низкой температуры. Не размещайте
монитор в местах, где он может намокнуть. Разместите монитор на
ровной устойчивой поверхности.
• Отключайте устройство во время грозы и в случаях, когда оно не
используется длительное время. Это предотвратит повреждение
монитора при перепадах напряжения.
• Не допускайте попадания предметов и жидкостей в отверстия на
корпусе монитора.
• Для достижения оптимальных характеристик монитор следует
использовать только с компьютерами, соответствующими
стандарту UL, с маркировкой на корпусе 100-240 В пер. тока.
• При наличии технических проблем с монитором обратитесь к
квалифицированному специалисту по ремонту или к продавцу.
