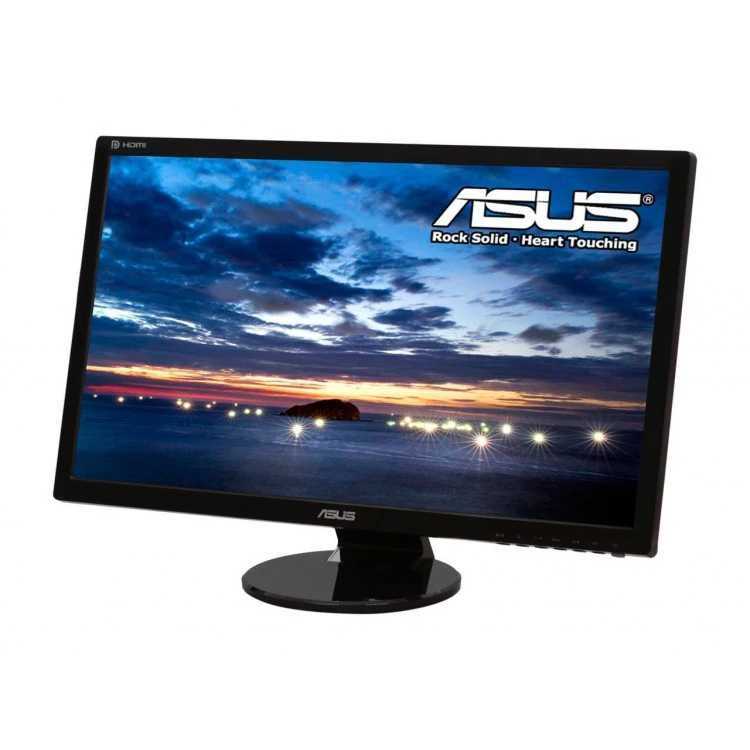

Asus ve278h 27″ full hd 1920×1080 2ms hdmi vga back-lit led monitor

Монитор asus ve278h black

Уведомления

Уведомления о соответствии стандартам Федеральной

комиссии по связи США (FCC)

Это устройство соответствует требованиям части 15 правил FCC. При

использовании устройства должны быть соблюдены следующие два

условия:

• данное устройство не создает вредные помехи и

• Данное устройство должно выдерживать внешние помехи,

включая такие, которые могут нарушить нормальную работу

устройства.

Это устройство было протестировано и признано соответствующим

требованиям к устройствам класса В (Class B) в соответствии с

Частью 15 требований FCC. Эти ограничения разработаны для

обеспечения достаточной защиты от вредных помех в бытовых

условиях. Данное оборудование генерирует, использует и может

распространять электромагнитные волны и при нарушении

инструкций производителя по установке или эксплуатации может

создавать помехи для радиосвязи Даже при соблюдении инструкций

по установке нет гарантируется отсутствие помех в каком-то

определенном случае. Если данное устройство вызывает помехи

при приеме радио- и телевизионных сигналов, что можно проверить,

выключив и включив устройство, пользователю рекомендуется

попытаться устранить помехи с помощью приведенных ниже мер:

• изменить ориентацию или перенести в другое место приемную

антенну;

• увеличить расстояние между приемником и устройством;

• подключить оборудование и приемник в сетевые розетки разных

цепей;

• обратиться за помощью к продавцу или опытному специалисту по

теле- и радиотехнике.

Являясь партнером альянса Energy Star

, наша

компания установила, что это устройство соответствует

рекомендациям Energy Star

по энергосбережению.

Заявление о соответствии стандартам Канадского

департамента по коммуникациям

Данное цифровое устройство не превышает пределов для цифровых

устройств класса B по радиошумовым помехам, установленных

Положениями по радиоинтерференции Канадского департамента по

коммуникациям.

Это цифровое устройство класса B соответствует канадскому

стандарту ICES-003.

Монитор Asus VE278H Black

Время отклика – 2 миллисекунды

Быстрое среднее время отклика – всего 2 мс (при переключении между полутонами) – обеспечивает отсутствие темных «шлейфов» позади движущихся объектов и плавное воспроизведение видео.

Технология ASUS Smart Contrast Ratio

Благодаря технологии ASCR, которая динамически изменяет яркость подсветки в зависимости от текущего изображения, контрастность данного монитора достигает фантастического уровня – 50.000.000:1!

Формат Full-HD и интерфейс HDMI

Данный монитор обладает разрешением 1920×1080 пикселей и, таким образом, поддерживает формат видео Full-HD 1080p. Для подключения к источнику видеосигнала служат два разъема HDMI.

Виртуальная линейка QuickFit

Эксклюзивная функция QuickFit представляет собой виртуальную линейку, которую можно отобразить на экране нажатием горячей клавиши, чтобы понять, насколько изображение соответствует тому или иному формату, не распечатывая его на бумаге.

(ответы на вопросы)

ПроблемаВозможное решение

Индикатор питания не горит

• Нажмите кнопку , чтобы убедиться, что

монитор включен.

• Проверьте правильность подсоединения

шнура питания к монитору и розетке сети

электропитания.

Индикатор питания светится

• Убедитесь, что монитор и компьютер включены.

желтым, изображение на

• Убедитесь, что кабель передачи сигнала

экране отсутствует

правильно подключен к монитору и компьютеру.

• Проверьте разъемы кабеля и убедитесь, что их

контакты не загнуты.

• Подключите компьютер к другому монитору,

чтобы убедиться в том, что компьютер работает

правильно.

Изображение на экране

• Настройте Кoнтpacтнocть и Яpкocть с помощью

слишком светлое или слишком

экранного меню.

темное

Изображение размещается не

• Удерживайте кнопку в течение двух

по центру экрана или имеет

секунд для автоматической настройки

неверный размер

изображения(только для режима VGA).

• Настройте Пoлoж. Пo Гopизoн. и Пoлoж. Пo

Вepтик. в экранном меню.

Изображение на экране

• Убедитесь, что кабель передачи сигнала

трясется или на нем имеются

правильно подключен к монитору и компьютеру.

волнообразные искажения

• Уберите электрические устройства, которые

могут вызывать помехи.

Изображение имеет дефекты

• Проверьте разъемы кабеля и убедитесь, что их

цвета (белый цвет не выглядит

контакты не загнуты.

белым)

• Сброс настроек с помощью экранного меню.

• Настройте параметры цветопередачи R/G/B или

параметр Цветoвой режим..

Изображение нечеткое или

• Удерживайте кнопку в течение двух секунд

расплывчатое

для автоматической настройки изображения

(только для режима VGA).

• Настройте параметры Частота и фазы с

помощью экранного меню.

Звук отсутствует или уровень

• Убедитесь, что кабель передачи аудиосигнала

громкости очень низкий

правильно подключен к монитору и компьютеру.

• Настройте уровень громкости на мониторе и на

компьютере.

• Убедитесь, что на компьютере драйвер звуковой

платы установлен и работает правильно.

Веб-камера не работает

• Убедитесь, что кабель USB 2.0 подключен к LED-

(только для модели VK278Q)

монитору и к компьютеру.

• Убедитесь, что используется ОС Microsoft

Windows Vista/XP/Windows 7 Service Pack 2.

крепления VESA)

В LED-мониторах VE278Q/VK278Q предусмотрена возможность снятия

подставки для установки настенного крепления VESA).

Для снятия стойки/доставки выполните следующие действия.

1. Отключите шнур питания и кабели сигнала

Осторожно положите

монитор на чистый стол лицевой стороной вниз.

2. С помощью отвертки открутите два винта, крепящие подставку к

монитору.

3. Снимите подставку с монитора.

• Рекомендуется накрыть поверхность стола мягкой тканью, чтобы

защитить монитор.

• При откручивании винтов удерживайте подставку монитора.

• Комплект настенного крепления VESA (100 x 100 мм) приобретается

отдельно.

• Следует использовать только кронштейн для крепления на стену UL с

минимальной весовой нагрузкой 22,8 кг (размер винтов: 4 x 12 мм).

3.4

Список поддерживаемых режимов

Основной режим ПК

Частота

Соотношение

Режим

РазрешениеГ (кГц)В (Гц)

пикселов

сторон

(МГц)

640×480, 60 Гц

31,469

59,9425,175

640×480, 72 Гц37,86172,80931,5

VGA4:3

640×480, 75 Гц37,57531,5

640×480, 85 Гц43,26985,00836

800×600, 56 Гц35,15656,2536

800×600, 60 Гц

37,87960,317

40

SVGA4:3

800×600, 72 Гц48,07772,18850

800×600, 75 Гц46,8757549,5

800×600, 85 Гц53,67485,06156,25

1024×768, 60 Гц48,363

60,00465

1024×768, 70 Гц56,47670,06975

XGA4:3

1024×768, 75 Гц60,02375,02978,75

1024×768, 85 Гц68,67784,99794,5

1152×864, 75 Гц67,575108

4:3

1280×960, 60 Гц

60

60108

SXGA

1280×1024, 60 Гц63,98160,02108

5:4

1280×1024, 75 Гц79,976, P75,025135

1440×900, 60 Гц55,93559,887106,5

WXGA+

16:10

1440×900, 75 Гц70,63579,984136,75

WSXGA+16:101680×1050, 60 Гц65,2959,954146,25

1080P16:91920×1080, 60 Гц67,560148,5

Режимы IBM, стандартная частота (входы D-SUB, DVI-D, HDMI)

Частота

Соотношение

Режим

РазрешениеГ (кГц)В (Гц)

пикселов

сторон

(МГц)

640×350, 70 Гц31,46970,08725,175

DOS

640×350, 85 Гц37,86185,0831,5

720×400, 70 Гц31,46970,08728,322

DOS

720×400, 85 Гц37,92785,03935,5

Режимы MAC, стандартная частота (входы D-SUB, DVI-D, HDMI)

Частота

Соотношение

Режим

РазрешениеГ (кГц)В (Гц)

пикселов

сторон

(МГц)

VGA4:3

640×480, 67 Гц3566,66730,24

SVGA4:3

832×624, 75 Гц49,72574,55157,2832

1.5 Знакомство с монитором

1.5.1 Передняя панель LED-монитора

1

234

5

67

1. Кнопка .

• Автоматически настраивает параметры изображения для

достижения оптимального положения, частоты и фазы при

длительном нажатии в течение 2-4 секунд (для моделей со входом

VGA).

• Служит для переключения между шестью стандартными

видеорежимами (Пейзажный режим, Стандартный режим,

Театральный режим, Игровой режим, Ночной режим и sRGB режим)

с технологией улучшения видеоизображения SPLENDID .

• Выход из экранного меню или возврат к предыдущему меню, если

экранное меню активно.

2. Кнопка .

• Включение режима Picture-in-picture.

• Источники DVI и HDMI не должны быть одновременно выбраны в

качестве основного источника и источника PIP.

3. Кнопка .

• Уменьшение значения параметра или переход к следующей

функции.

• Кроме того, эта кнопка служит для регулировки громкости.

Обзор Мониторы VE278H Black

Время отклика – 2 миллисекунды

Быстрое среднее время отклика – всего 2 мс (при переключении между полутонами) – обеспечивает отсутствие темных «шлейфов» позади движущихся объектов и плавное воспроизведение видео.

Технология ASUS Smart Contrast Ratio

Благодаря технологии ASCR, которая динамически изменяет яркость подсветки в зависимости от текущего изображения, контрастность данного монитора достигает фантастического уровня – 50.000.000:1!

Формат Full-HD и интерфейс HDMI

Данный монитор обладает разрешением 1920×1080 пикселей и, таким образом, поддерживает формат видео Full-HD 1080p. Для подключения к источнику видеосигнала служат два разъема HDMI.

Виртуальная линейка QuickFit

Эксклюзивная функция QuickFit представляет собой виртуальную линейку, которую можно отобразить на экране нажатием горячей клавиши, чтобы понять, насколько изображение соответствует тому или иному формату, не распечатывая его на бумаге.

Богатый набор интерфейсов

Модель VE278H укомплектована множеством интерфейсов (два разъема HDMI, D-Sub, аудиоразъемы), с помощью которых можно подключить практически любой источник видео и аудио.

Таблица содержания

Уведомления ………………………………………………………………………………….iii

Сведения по безопасности ……………………………………………………………iv

Уход и очистка ………………………………………………………………………………..v

1.1 Добро пожаловать! …………………………………………………………..1-1

1.2 Комплект поставки ……………………………………………………………1-1

1.3 Сборка подставки монитора …………………………………………….1-2

1.4 Подключение кабелей ………………………………………………………1-2

1.5 Знакомство с монитором ………………………………………………….1-3

1.5.1 Передняя панель LED-монитора ……………………………1-3

1.5.2 Задняя панель LED-монитора ………………………………..1-5

2.1 Снятие кронштейна/подставки(для установки настенного

крепления VESA) ………………………………………………………………2-1

2.2 Настройка изображения монитора ……………………………………2-2

2.3 Установка программного обеспечения LifeFrame 2 ………….2-2

3.1

Элементы управления экранного меню …………………………………..3-1

3.1.1 Настройка параметров ………………………………………….3-1

3.1.2 Описание функций экранного меню ……………………….3-1

3.2 Технические характеристики …………………………………………….3-6

3.3 Поиск и устранение неполадок (ответы на вопросы) ………3-7

3.4 Список поддерживаемых режимов …………………………………..3-8

ASUSTeK COMPUTER INC., 2010 г. Все права защищены.

Никакая часть данного руководства, включая содержащуюся в нем информацию об устройствах и

программном обеспечении, не может быть воспроизведена, передана, переписана, сохранена в системе

поиска информации или переведена на какой-либо язык в любой форме и любыми способами, за

исключением случаев резервного копирования покупателем устройствам, без письменного разрешения

компании ASUSTeK COMPUTER INC. (“ASUS”).

Гарантийные обязательства и право на обслуживание перестают действовать в случае: (1) ремонта,

модификации или изменения устройства без письменного разрешения компании ASUS или (2)

уничтожения или отсутствия серийного номера.

КОМПАНИЯ ASUS ПРЕДОСТАВЛЯЕТ ДАННОЕ РУКОВОДСТВО В ФОРМАТЕ “КАК ЕСТЬ” БЕЗ

ПРЕДОСТАВЛЕНИЯ ЛЮБОГО РОДА ГАРАНТИЙ, ПРЯМЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ

БЕЗ ОГРАНИЧЕНИЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ИЛИ ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОГО

НАЗНАЧЕНИЯ. КОМПАНИЯ ASUS, ЕЕ ДИРЕКТОРА, ДОЛЖНОСТНЫЕ ЛИЦА, СОТРУДНИКИ ИЛИ

ПРЕДСТАВИТЕЛИ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОГО

РОДА ПРЯМЫЕ ИЛИ КОСВЕННЫЕ, ПОБОЧНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ (ВКЛЮЧАЯ УБЫТКИ

В ВИДЕ УПУЩЕННОЙ ВЫГОДЫ, УБЫТКИ ДЛЯ БИЗНЕСА, ПОТЕРИ ДАННЫХ, ПРИОСТАНОВЛЕНИЯ

РАБОТЫ ПРЕДПРИЯТИЯ И ПР.), ДАЖЕ ЕСЛИ КОМПАНИЯ ASUS БЫЛА ОСВЕДОМЛЕНА О

ВОЗМОЖНОСТИ ВОЗНИКНОВЕНИЯ ТАКИХ УБЫТКОВ В РЕЗУЛЬТАТЕ КАКОГО-ЛИБО ДЕФЕКТА ИЛИ

ОШИБКИ В ДАННОМ РУКОВОДСТВЕ ИЛИ УСТРОЙСТВЕ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СВЕДЕНИЯ, СОДЕРЖАЩИЕСЯ В ДАННОМ РУКОВОДСТВЕ,

ПРЕДОСТАВЛЯЮТСЯ ИСКЛЮЧИТЕЛЬНО ДЛЯ ОЗНАКОМЛЕНИЯ, ПОДЛЕЖАТ ИЗМЕНЕНИЮ БЕЗ

УВЕДОМЛЕНИЯ И НЕ ДОЛЖНЫ ТОЛКОВАТЬСЯ КАК ОБЯЗАТЕЛЬСТВА КОМПАНИИ ASUS. КОМПАНИЯ

ASUS НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ИЛИ ОБЯЗАТЕЛЬСТВА ЗА ЛЮБОГО РОДА ОШИБКИ

ИЛИ НЕТОЧНОСТИ, КОТОРЫЕ МОГУТ ПРИСУТСТВОВАТЬ В ДАННОМ РУКОВОДСТВЕ, ВКЛЮЧАЯ

СОДЕРЖАЩУЮСЯ В НЕМ ИНФОРМАЦИЮ ОБ УСТРОЙСТВАХ И ПРОГРАММНОМ ОБЕСПЕЧЕНИИ.

Наименования устройств и названия компаний, упоминающиеся в данном руководстве, могут являться

зарегистрированными торговыми марками или объектами авторского права соответствующих компаний

и используются исключительно для идентификации или пояснений, а также для выгоды владельцев, без

намерения нарушить их права.

Сведения по безопасности

• Перед подключением монитора внимательно ознакомьтесь со всей

входящей в комплект документацией.

• Не подвергайте устройство воздействию дождя или влаги во

избежание возникновения пожара или поражения электрическим

током.

• Не открывайте корпус монитора. Детали внутри корпуса монитора

находятся под высоким напряжением, воздействие которого может

привести к серьезным травмам.

• При повреждении блока питания не пытайтесь отремонтировать

его самостоятельно. Обратитесь к квалифицированному

специалисту по ремонту или к продавцу.

• Перед использованием устройства убедитесь в правильном

подключении всех кабелей и в том, что шнуры питания не

повреждены. Если какие-либо компоненты повреждены,

немедленно свяжитесь с продавцом.

• Щели и отверстия на обратной стороне корпуса предназначены

для вентиляции. Не блокируйте эти отверстия. Не размещайте это

устройство рядом или над батареей или другим источником тепла

при отсутствии надлежащей вентиляции.

• Это устройство необходимо эксплуатировать при параметрах

электропитания, указанных на этикетке. Если характеристики

электросети неизвестны, проконсультируйтесь с продавцом или

местной компанией-поставщиком электроэнергии.

• Используйте вилку шнура питания, соответствующую местным

стандартам.

• Не перегружайте разветвители и удлинители шнура питания.

Перегрузка может привести к возгоранию или поражению

электрическим током.

• Избегайте воздействия на устройства пыли, влажности и

чрезмерно высокой или низкой температуры. Не размещайте

монитор в местах, где он может намокнуть. Разместите монитор на

ровной устойчивой поверхности.

• Отключайте устройство во время грозы и в случаях, когда оно не

используется длительное время. Это предотвратит повреждение

монитора при перепадах напряжения.

• Не допускайте попадания предметов и жидкостей в отверстия на

корпусе монитора.

• Для достижения оптимальных характеристик монитор следует

использовать только с компьютерами, соответствующими

стандарту UL, с маркировкой на корпусе 100-240 В пер. тока.

• При наличии технических проблем с монитором обратитесь к

квалифицированному специалисту по ремонту или к продавцу.

3.2 Технические характеристики

МодельVE278QVK278Q

27 дюймов,

27 дюймов,

Размер матрицы

широкоэкранный

широкоэкранный

формат (68,6 см)

формат (68,6 см)

Максимальное разрешение1920x10801920x1080

2

2

Яркость (Тип.)300 кандел/m

м300 кандел/m

м

Коэффициент контрастности

1000:11000:1

(Тип.)

Угол зрения (CR=10)160°(В) ; 170°(Г)160°(В) ; 170°(Г)

16, 7 млн (6-разр. Hi

16, 7 млн (6-разр. Hi

Число цветов

FRC)

FRC)

Время отклика2 мс (серый-серый)2 мс (серый-серый)

Веб-камера (встроенная)-2,0 млн.

Динамики3 Вт x 2 стерео3 Вт x 2 стерео

Разъем для наушников

ДаДа

Звук со входа HDMIДаДа

Вход HDMIДаДа

Вход DVIDVI c HDCPDVI c HDCP

Вход D-SubДаДа

Вход DisplayPortДаДа

Линейный входДаДа

Потребляемая мощность45 Вт45 Вт

Наклон-5° ~ +20°-5° ~ +20°

Установка на стену VESA:Да (100 мм x 100 мм)Да (100 мм x 100 мм)

Размеры (ШxВxГ)643 x 445,6 x 220 мм 643 x 459,6 x 220 мм

Размеры упаковки (ШxВxГ)732 x 560 x 176 мм732 x 560 x 176 мм

Масса нетто (прибл.)6,5 kg6,5 kg

Масса брутто (прибл.)9,8 kg9,8 kg

Пер. ток:100–240 В

Пер. ток:100–240 В

Диапазон напряжения

(встроенный адаптер)

(встроенный адаптер)

*Технические характеристики могут быть изменены без уведомления.

Уход и очистка

• Перед поднятием и перемещением монитора рекомендуется отключить

кабели и шнур питания. При поднятии монитора следуйте рекомендациям.

При поднятии или переноске удерживайте монитор за края. Не

поднимайте монитор за подставку или шнур.

• Очистка. Выключите монитор и отсоедините кабель питания. Очистите

поверхность монитора мягкой, не царапающей поверхность тканью.

Устойчивое загрязнение можно удалить тканью, смоченной в мягком

очистителе.

• Не используйте очистители, содержащие спирт или ацетон. Используйте

средства для очистки LED-экранов. Никогда не распыляйте очиститель

непосредственно на экран, он может попасть внутрь и вызвать поражение

электротоком.

Следующие симптомы не являются признаком

неисправности:

• При первом включении экран может мерцать вследствие особенностей

флуоресцентной подсветки. Для устранения мерцания выключите и вновь

включите выключатель питания.

• Может наблюдаться неоднородность яркости экрана в зависимости от

используемого фонового рисунка рабочего стола.

• При длительном отображении статического изображения после его смены

может наблюдаться остаточное изображение. Этот эффект постепенно

исчезнет; можно также выключить монитор на длительное время.

• Если экран темный, мигает или не показывает изображение, обратитесь

к продавцу или в сервисный центр для ремонта. Не пытайтесь

отремонтировать монитор самостоятельно!

Условные обозначения, используемые в этом руководстве

ПРЕДУПРЕЖДЕНИЕ: Сведения, предупреждающие получение

травм при выполнении различных задач.

ВНИМАНИЕ: Сведения, предупреждающие повреждение

оборудование при выполнении различных задач.

ВАЖНО: Инструкции, которым НЕОБХОДИМО следовать при

выполнении различных задач.

ПРИМЕЧАНИЕ: Советы и дополнительные сведения, помогающие

выполнить задачу.

Основные характеристики Мониторы VE278H Black

Основные характеристики
Цвет черный
Размер 27 дюйм
Максимальное разрешение 1920×1080
Тип ЖК-матрицы TFT TN
Светодиодная (LED) подсветка Есть
Развертка
Частота горизонтальной развертки 24-83 кГц
Частота вертикальной развертки 50-75 Гц
Дополнительно
Размеры 643x446x220 мм
Вес 6 кг
Стандарт энергосбережения EPA Energy Star
Дополнительная информация настенное крепление: 100×100 мм
Экран
Динамическая контрастность 50000000:1
Контрастность 1200
Время отклика 2 мс
Область обзора по горизонтали: 170°; по вертикали: 160°
Яркость 300 кд/м2
Максимальное количество цветов 16.7 млн.
Шаг точки по горизонтали 0,311 мм
Шаг точки по вертикали 0,311 мм
Интерфейсы
Вход VGA Есть
Вход HDMI Есть
Количество входов HDMI 2
Выход на наушники Есть
Питание
Блок питания встроенный
Потребляемая мощность при работе 45 Вт
Потребляемая мощность в спящем режиме 0,50 Вт
Потребляемая мощность в режиме ожидания 0,50 Вт
Функции
Стереоколонки Есть
Мощность динамиков (на канал) 3 Вт
Количество встроенных динамиков 2
Понравилась статья? Поделиться с друзьями:
Klc-test
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
