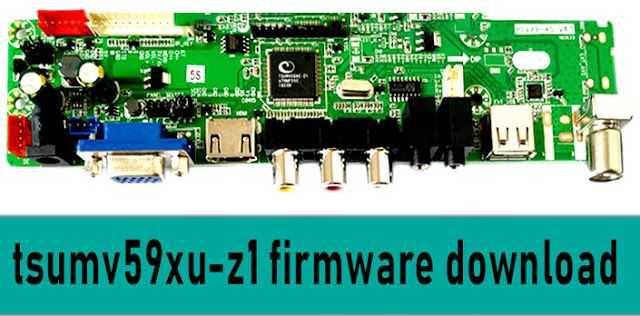

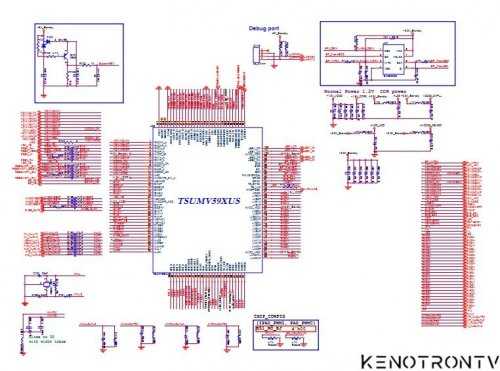

Tsumv59xu z1 распиновка

Tsumv59xu z1 распиновка – bravis led-eh3210wh tsumv59xu-z1. — производство и поставка электростанций, бензиновые и дизельные генераторы от 1 до 100 квт. мини тэц на базе двигателя стирлинга.

LED TV DNS M20AM8 (шасси T.VST59.A8) – не включается | Remprof56

Состав: БП внешний — 12в, 3,5А ;

Main: T.VST59.A8 ;

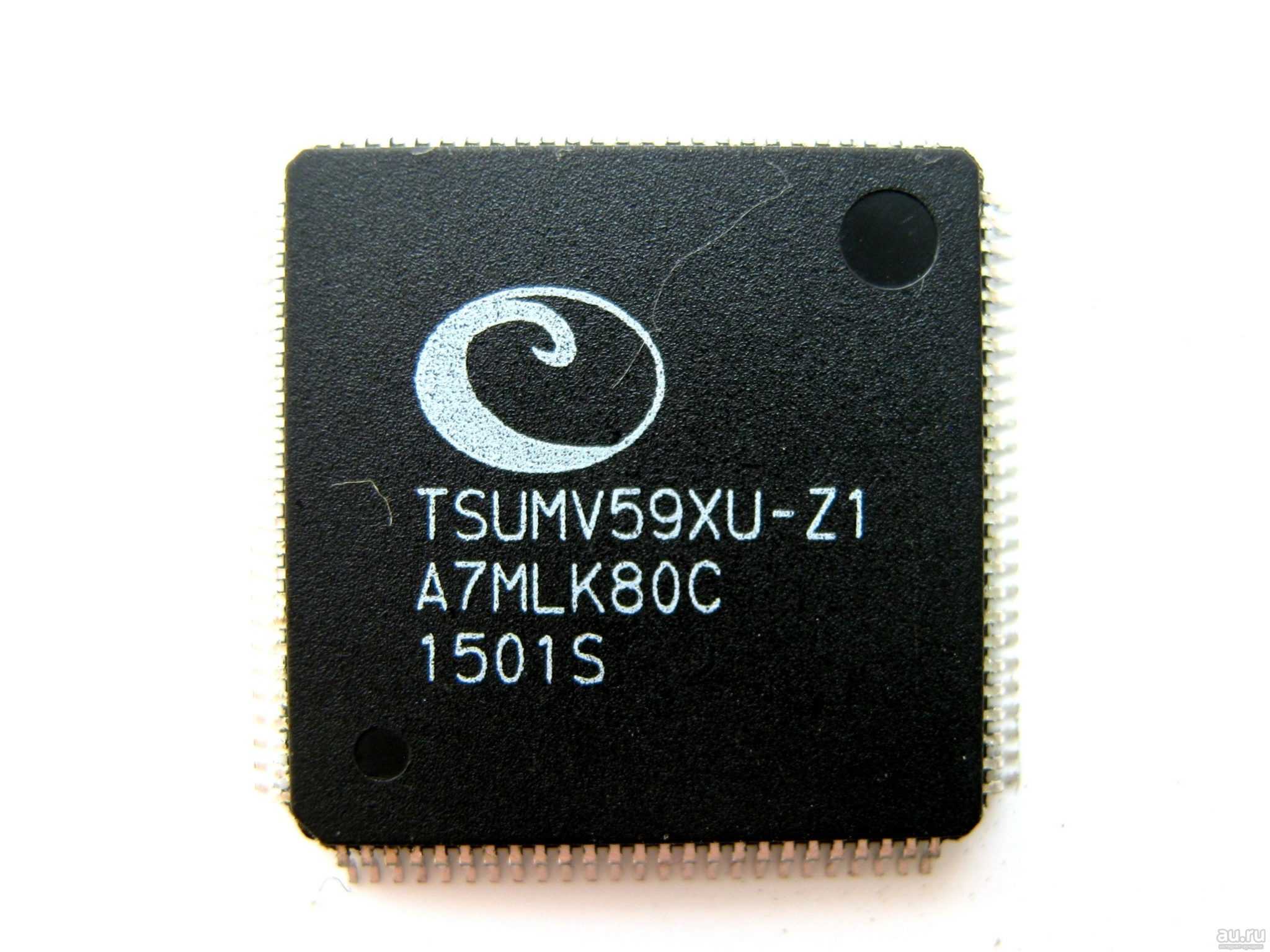

Panel: M195FQE—P02;Процессор:  TSUMV59XU—Z1; SPI Flash:  GD25Q32BSIG2;

Усилитель УНЧ  — UA2 NS4263;

На драйвере светодиодной подсветки – микросхема GS5350F .

На базе этого майна T.VST59.A8 – собрано много моделей телевизоров: DNS, TELEFUNKEN TF—LED15S31, Китайских моделей без маркировки и т.д. Схемы на это шасси не найдено. Поэтому ремонт проводился по даташитам на известные микросхемы.

Телевизор поступил в ремонт с неисправным блоком питания. На выходе отсутствовали 12 Вольт. Неисправность заключалась в обрыве контакта на +12 В в штекере. Это быстро было определено и блок питания заработал. Но подключив его в гнездо телевизора, стало ясно, что он полность не работает. Кроме входного  + 12 В,  больше ничего нет. По дорожкам было отслежено прохождение  этого напряжения до микросхемы U5  в корпусе TSOT23-8 с маркировкой  1ADQD, судя по схемотехнике – это DC/DC конвертор. На выходе его было 0 В.  В Инете по маркировке нашлось несколько упоминаний и ссылок на микросхему MP1495 в таком же корпусе. А так же и то что,  она часто встречается с маркировкой: 1AD09, 1AD0F, 1ACSD, 1ABZC,  1ACSE. Очень помогло по поиску в GOOGLE  то, что данная микросхема утановлена в другом шасси телевизора  HYUNDAI  H-LED24V8 шасси MS82B (40-MS82VG),  схема которого есть в открытом доступе. Сравнив даташит на микросхему MP1495 и схему из шасси HYUNDAI  H-LED24V8, стало понятно, что это она и есть.

Из разбора, в донорах,  была найдена и сама микросхема. Замена  на рабочую решила проблему с питанием +5 В. На выходе дросселя LD12 – появились +5,2 В. Оно же появилось на 1 выв. панельки (разъёма)  матрицы M195FQE—P02.  Появились и другие напряжения на выходах линейных стабилизаторов и преобразователе DC/DC  U4 с маркировкой GG3S в корпусе  SOT23-5.

На U1 – 3,3 В, на U6 – 1,8 В, на U4(на L1) – 1,2 В. Но запуска телевизора не произошло. Долго искал нужную прошивку для SPI Flash  GD25Q32BSIG2.  В итоге подошла эта прошивка, с которой телевизор немного подумав,  всё же запустился.

Вот так, бональный неконтакт провода в штекере +12 В, вывел из строя весь телевизор.

Customers also viewed

-20%
50%

~ 10,780.00 грн.

телевизор SAMSUNG UE32T5300AUXCE 32″ FHD Smart TV Wi-Fi черныйmaxidom.ru

47%

~ 5,370.00 грн.

Телевизор Econ LED EX-32HS002W, 32″, USB, HDMI, Smart TV, 1366×768 см, цвет белыйsima-land.ru

-16%
46%

~ 12,930.00 грн.

телевизор LG 32LQ63006LA.ARUB 32″ Smart TV черныйmaxidom.ru

-5%
43%

~ 6,060.00 грн.

телевизор PHILIPS 32PHS6825/60 32″ HD Smart TV Wi-Fi черныйmaxidom.ru

-6%
40%

~ 5,250.00 грн.

телевизор ТРИКОЛОР H32H5000SA 32″ HD Smart TV черныйmaxidom.ru

-9%
38%

~ 9,640.00 грн.

телевизор LG 32LQ630B6LA 32″ Smart TV черныйmaxidom.ru

-18%
36%

~ 5,650.00 грн.

телевизор TELEFUNKEN TF-LED32S67T2S 32″ HD Smart TV черныйmaxidom.ru

33%

~ 3,660.00 грн.

Телевизор LED 32″ BQ 3201B черный 1366×768 50 Гц USBoldi.ru

30%

~ 3,480.00 грн.

Телевизор LED Telefunken 32″ TF-LED32S39T2S черный/HD READY/50Hz/DVB-T/DVB-T2/DVB-C/USB/WiFi/Smart TV (RUS)kotofoto.ru

-14%
28%

~ 3,660.00 грн.

Телевизор Asano 32LH1010T 32″ LED HD Ready, Черныйoldi.ru

-3%
27%

~ 7,210.00 грн.

Телевизор JVC LT-32M395 32″ LED HD Ready, Черныйoldi.ru

-15%
25%

~ 6,050.00 грн.

Телевизор Xiaomi Mi LED TV P1, 32″, 1366×768, DVB-T2/C/S2, HDMI 3, USB 2, черныйsima-land.ru

-12%
22%

~ 5,130.00 грн.

телевизор TELEFUNKEN TF-LED32S69T2 32″ HD черныйmaxidom.ru

19%

~ 5,200.00 грн.

Телевизор Asano 32LF8120T 32″ LED Full HD, Черныйoldi.ru

+21%
17%

~ 10,460.00 грн.

Телевизор Hisense 32A5KQ 32″ LED Full HD, Черныйoldi.ru

-8%
3%

~ 11,550.00 грн.

Телевизор SAMSUNG 32″ UE32T4500AUXCE, Черныйkotofoto.ru

-13%
2%

~ 4,560.00 грн.

Телевизор Telefunken, Чёрный, TF-LED32S74T2S/H 32″ чёрныйcorpcentre.ru

-3%
1%

~ 3,620.00 грн.

Телевизор Telefunken, Чёрный, TF-LED32S02T2/H 32″ чёрныйcorpcentre.ru

-11%
1%

~ 3,840.00 грн.

Телевизор Supra 32″ STV-LC32LT0045W, Черныйkotofoto.ru

-13%
1%

~ 3,600.00 грн.

Телевизор Yuno, ULM-32TCW115 32″corpcentre.ru

-8%
1%

~ 4,350.00 грн.

Телевизор Yuno, ULX-32TCS226 32″corpcentre.ru

1%

~ 4,920.00 грн.

Телевизор BQ 32″ 32S21Wkotofoto.ru

1%

~ 3,710.00 грн.

Телевизор BQ 3221W 32″ HD Ready, Белыйoldi.ru

-11%
1%

~ 4,160.00 грн.

Телевизор Harper 32″ 32R720T, Черныйkotofoto.ru

-12%
1%

~ 5,430.00 грн.

Телевизор Prestigio 32″ PTV32SN04ZCISML серебристыйkotofoto.ru

1%

~ 4,650.00 грн.

Телевизор Starwind 32″ SW-LED32SB304 черныйkotofoto.ru

-8%
1%

~ 5,250.00 грн.

Телевизор AccesStyle F32EY1500B 32″ Full HD, Черныйoldi.ru

1%

~ 4,420.00 грн.

Телевизор Harper 32″ 32R490T, Черныйkotofoto.ru

-21%
1%

~ 10,890.00 грн.

Телевизор 32″ Samsung UE32T5300AUXCE черный 1920×1080 60 Гц Smart TV Wi-Fi USB 2 х HDMIoldi.ru

1%

~ 4,540.00 грн.

Телевизор Starwind, Чёрный, SW-LED32SB304 32″ чёрныйcorpcentre.ru

-6%
1%

~ 428.00 грн.

Rear housing of multi-function steering wheel shift paddle For OPTIMA kIa 2011-2013- k5 56120-2T120aliexpress.com

1%

~ 985.00 грн.

Нижний адаптер и блокировка запуска с блоком фильтра, запасная часть для беспроводного пылесоса Dyson V7 V8 V10 V11 Sv14aliexpress.ru

1%

~ 950.00 грн.

JEEP SPIRIT t shirt Men’s T-shirts Spring Long Sleeves V-Neck t shirt Men Cotton Breathable Military T-shirts Casual tshirt Menaliexpress.com

1%

~ 63.50 грн.

Polite Language Stamps Scrapbook Paper Craft Scrapbooking Transparent Clear Rubber Stamp Handmade Decoration Craft Supplies Newaliexpress.ru

1%

~ 437.00 грн.

Бантом белый огненный опал & Solitaire Оптовая Продажа 925 Серебро Печатью модные вечерние украшения нам # Размеры 6 7 8 9 SF1299aliexpress.ru

1%

~ 91.00 грн.

Boho Animal Tapestry Wall Hanging Psychedelic Small Wall Tapestry Wall Art Tassel Tapestries Home Decorations for Bedroom Dormaliexpress.ru

AKAI LEA-24A08G. Ремонт, схема, сервис

AKAI LEDModel: LEA-24A08G

Chassis/Version: AS-TSUMV59XU-LE1

Panel: V236BJ1-L01

Power Supply (PSU): Adapter 12V

MainBoard: AS-TSUMV59XU-LE1

IC MainBoard: CPU: TSUMV59XU-Z1, SPI Flash: W25Q32

Возможные неисправности

— Телевизор AKAI LEA-24A08G не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.

С подобными проявлениями обычно выходит из строя модуль питания Adapter.
Внешний блок питания Adapter 12V не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи и выпрямительные диоды.При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.

— Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a

— Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы AS-TSUMV59XU-LE1 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов — CPU: TSUMV59XU-Z1, SPI Flash: W25Q32 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.

ТВ тюнер с LVDS интерфейсом для LED матриц или полный фарш в отсуствие макарон.

Когда к  ноуту жены (HP Pavilion dv6000)  пришел «кирдык» и изломал материнскую плату, оставив остальное в относительном порядке, то озадачившим скорым приближением дачного сезона я решил сделать из  останком  телик  для чего  связи  купил на тао http://item.taobao.com/item.htm?id=23598768493 у замечательно продавца http://jinlinkj.taobao.com/  устройство    JX-V59-GA QC Pass  на чипе TSUMV59XU-Z1 с полным фаршем (клава, динамики, ПДУ в коппл). И как оказалось я не один такой умный есть и более толковые покупатели подобных устройств (смотрим обзор http://jinlinkj.taobao.com/ от товарища kirich56 , благодоря которому я могу не вдаваться в подробные технические описания ) Проду писал модель ноута, матрицу которого хотел использовать  ну и получил как всегда от добрых китайцев кабель на LED мониторы, вместо тридцатки и инвертора, то есть там в китае такого махрового старья никто не держит и 40 пиновые LED матрицы в каждой помойке находятся. вот и мне пришлось проверять работоспособность на другом правильном LED мониторе, что нашелся в загашниках лаборатории . Итак, заказал через мистера тао http://www.mistertao.com/beta/pages/item/23598768493.html(кто заказывает первый раз — вот тема с  опытом покупок через него и моим адресомна скидку на первую покупку https://www.taker.im/phpBB2/topic/106931-покупка-на-taobao-через-агент-сервис-mistertaocom-mistertaonet-работает-б/ )

пришлооткрылиразложили на колене чтоб работать было удобнее

подключили влёт, но дальше начался китайский а потом вообще РУССКИЙ!  решили вернуться на английский  после того как воткнули антенну куда полагается начался поиск каналов ТВ
