Подсветка DEX LE-3245, LED3254 Bravis LED-DH3230BH Orion
10 диодов 3V 570 мм между диодами 60мм Подсветка DEX LE-3245, LED3254 Bravis LED-DH3230BH Orion цена за 1шт
Внимание! Есть 2 типа данной подсветки
1 вариант все 10 светодиодов соединены последовательно 3в диоды id 2.02.257-1
2 вариант планки двухканальные (2х5-led)
В подсветке Bravis LED-DH3230BH три планки, соединённые последовательно. Нюанс родных планок в том, что в каждой из них 10 светодиодов соединены не все последовательно, а по 5 штук (два параллельных канала по 5-led). id 2.02.257
Перед заказом проверьте ваши пданки
\u00a0 \u0412\u043d\u0438\u043c\u0430\u043d\u0438\u0435! \u0415\u0441\u0442\u044c 2 \u0442\u0438\u043f\u0430 \u0434\u0430\u043d\u043d\u043e\u0439 \u043f\u043e\u0434\u0441\u0432\u0435\u0442\u043a\u0438 \n
1 \u0432\u0430\u0440\u0438\u0430\u043d\u0442\u00a0 \u0432\u0441\u0435 10 \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043e\u0432 \u0441\u043e\u0435\u0434\u0438\u043d\u0435\u043d\u044b \u043f\u043e\u0441\u043b\u0435\u0434\u043e\u0432\u0430\u0442\u0435\u043b\u044c\u043d\u043e 3\u0432 \u0434\u0438\u043e\u0434\u044b id 2.02.257-1 \n
2 \u0432\u0430\u0440\u0438\u0430\u043d\u0442 \u043f\u043b\u0430\u043d\u043a\u0438 \u0434\u0432\u0443\u0445\u043a\u0430\u043d\u0430\u043b\u044c\u043d\u044b\u0435 (2\u04455-led)\u00a0 \n
\u0412 \u043f\u043e\u0434\u0441\u0432\u0435\u0442\u043a\u0435 Bravis LED-DH3230BH \u0442\u0440\u0438 \u043f\u043b\u0430\u043d\u043a\u0438, \u0441\u043e\u0435\u0434\u0438\u043d\u0451\u043d\u043d\u044b\u0435 \u043f\u043e\u0441\u043b\u0435\u0434\u043e\u0432\u0430\u0442\u0435\u043b\u044c\u043d\u043e. \u041d\u044e\u0430\u043d\u0441 \u0440\u043e\u0434\u043d\u044b\u0445 \u043f\u043b\u0430\u043d\u043e\u043a \u0432 \u0442\u043e\u043c, \u0447\u0442\u043e \u0432 \u043a\u0430\u0436\u0434\u043e\u0439 \u0438\u0437 \u043d\u0438\u0445 10 \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043e\u0432 \u0441\u043e\u0435\u0434\u0438\u043d\u0435\u043d\u044b \u043d\u0435 \u0432\u0441\u0435 \u043f\u043e\u0441\u043b\u0435\u0434\u043e\u0432\u0430\u0442\u0435\u043b\u044c\u043d\u043e, \u0430 \u043f\u043e 5 \u0448\u0442\u0443\u043a (\u0434\u0432\u0430 \u043f\u0430\u0440\u0430\u043b\u043b\u0435\u043b\u044c\u043d\u044b\u0445 \u043a\u0430\u043d\u0430\u043b\u0430 \u043f\u043e 5-led). id 2.02.257
\n
\u041f\u0435\u0440\u0435\u0434 \u0437\u0430\u043a\u0430\u0437\u043e\u043c \u043f\u0440\u043e\u0432\u0435\u0440\u044c\u0442\u0435 \u0432\u0430\u0448\u0438 \u043f\u0434\u0430\u043d\u043a\u0438 \n
Bravis LED-32D66 — ремонт подсветки
Bravis LED-32D66 — темный экран, если осветить дисплей ярким фонерем, то во время запуска можно увидеть крупные буквы заставки.

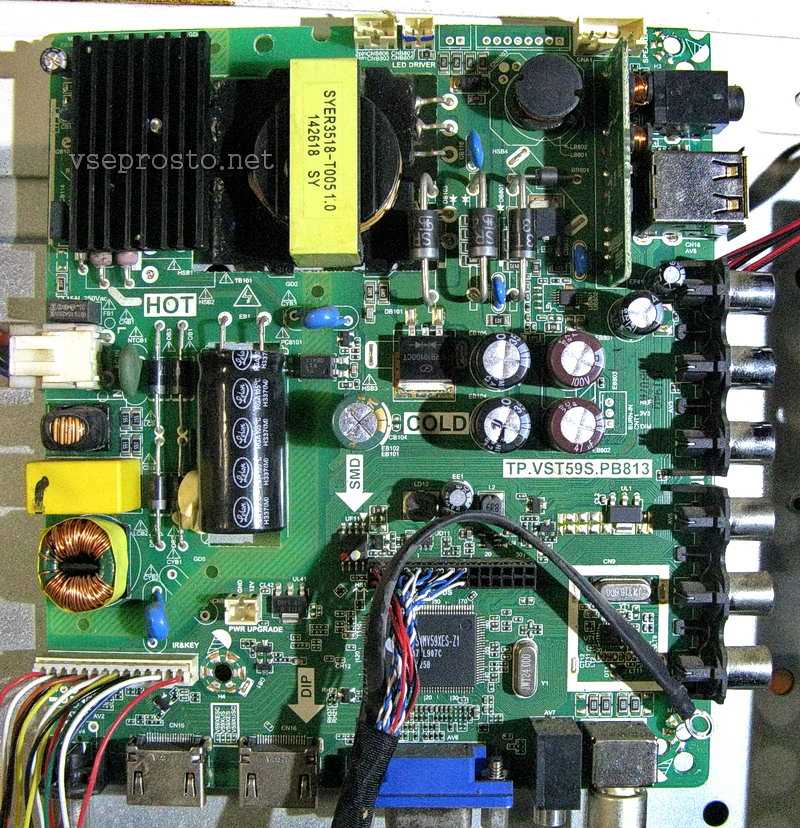

Шасси (Main Board): TP.VST 59S.PB813 Cpu — TSUMV59XUS Flash — W25Q32FVSIG Matrix — HV320WX2-206 PWM LED driver: SN510P Всё на одной плате.
Bravis LED-32D66 — ремонт подсветки
На этом же шасси собирается TELEFUNKEN TF-LED29S21, TELEFUNKEN TF-LED32S2 (Panel LSC320AN02), TELEFUNKEN TF-LED39S11 (Panel T390HVN04.2 E39-9100) SHIVAKI STV-32LED6 (Panel HV320WX2-206) MYSTERY MTV-3217LW (Panel CX315DLEDM) SUPRA STV-LC28500WL (Panel ST2751A01-3)
В разборке аппарат прост. Китайцы додумались наконец то закрепить винтами планки со светодиодами. Телевизор ложится на стол матрицей вниз, откручивается все что крутится. Снимается сначала нижняя крышка, затем верхняя.
Рассоединяем разъемы и отклеиваем двусторонний скотч которым приклеен шлейф матрицы. Придерживая весь бутерброд, переворачиваем телевизор мордой вверх и аккуратно снимаем лицевую панель. Внутри 3 планки по 8 шестивольтовых светодиодов. Планки соединены параллельно, на разъеме было напряжение 31 вольт.
В моем случае были дохлые 11 из 24, но
менять в итоге пришлось все 24. поскольку светодиоды перевертыши, у них плюс — широкий контакт, минус узкий, в отличие от общераспространенных светодиодов LG 6 вольт. Полярность я поменял разрезав провода от разъема до матрицы. Делать это нужно до первого включения. Я забыл. Результат — два сдохших светодиода и повторная разборка-сборка панели.
Светодиоды паял феном при температуре примерно 330 градусов. Немного флюса — хорошо нагрел — снял пинцетом старый светодиод — чуток флюса — новый светодиод — слегка пошевелил зубочисткой — убрал планку. Вся последовательность в течении 2-3 секунд, иначе светодиод перегревается. Штук пять пришлось менять дважды. То ли мне такая партия попалась, то ли температура для них высоковата. Трехвольтовые более крепкие.
После сборки обязательно ограничиваем ток светодиодов, выпаивая один из 4 резисторов 1R60. Изначальный ток 450 ма указан на бирке с обратной стороны платы. Если выпаять один резистор, ток будет 350 миллиампер, я выпаял два резистора. Ток стал 230 миллиампер. Изображение осталось довольно контрастным, в отличие от многих фирменных аппаратов. В Samsung и LG двукратное уменьшение подсветки делает картинку довольно блеклой.
При сборке телевизора, очень осторожно укладывать стекло, особенно внизу, где стекло особо тонкое, и по углам, где оно впритык подходит к резинкам крепления
