Процессоры семейства TMPA88xx
Немного информации о взаимозаменяемости процессоров: В телевизоры ОНИКС 54ТЦ12-36-П ,собранных на шасси JM-2999E.PCB 2009.12.5; JM-2999В.PCB Ver1.1 2009.04.18 , устанавливались следующие процессора: 1. TOSHIBA-HAY-26 8891CSCNG6V12 2. TOSHIBA-HAY-52 8891CSCNG7BJ9 Эти процессора для данных шасси являются полными аналогами. Также, была осуществлена успешная «прямая»замена вышеперечисленных на процессор- TOSHIBA 8891CRCNG7D11 .
Подправленный дампик EEPROM ниже.
DiGi 140 нет управления. — TMPA8891CRCNG7D11
TMPA8891CRCNG7D11, D78040, TDA7253, TNC8337BFS, BSC25-05N1496
На плате две надписи: LY0188 и М-328 (шасси?). При поступлении в ремонт не управлялся исправным пультом и неадекватно реагировал на кнопки. Подобрал прошивку, подрегулировал в сервисе и всё ОК. Отвёз, настроил программы, распрощался. На следующий день звонок: ночью ТВ сам включился, снова пульта не слушается и с кнопок «глючит», но по-другому. Прошиваю ЕЕПРОМ, еду, устанавливаю и: при включении проц перепрошивает память и всё то же самое. Забрал опять. 5 вольт в норме, локалку откидывал, импульсы ДУ до проца доходят, читую память проц чем-то прошивает, но из ДР не выходит. Проц?
Что это ? Неисправности Прошивки Схемы Справочники Маркировка Корпуса Программаторы Аббревиатуры Частые вопросы Ссылки дня
Неисправности ТВ
Если у вас есть вопрос по неисправности телевизора и определении дефекта, Вы должны создать свою, новую тему в форуме. По этой теме в форуме уже рассмотрены следующее:
- не включается
- нет подсветки
- уменьшить ток подсветки
- перезагружается
- замена прошивки
- не светят лампы
- не ловит каналы
- отключить защиту
Где скачать прошивку телевизора ?
Многие прошивки размещены в каталоге обменника здесь — Прошивки телевизоров, либо непосредственно в темах созданных участниками. Часть прошивок отсортирована и размещена в отдельных разделах:
Где скачать схему телевизора ?
Начинающие мастера, и не только, часто ищут принципиальные схемы, схемы соединений, блоков питания, пользовательские и сервисные инструкции. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
- Service Manual — сервисная инструкция по ремонту и настройке
- Schematic Diagram — принципиальная электрическая схема
- Service Bulletin — сервисный бюллетень (дополнительная информация для ремонта)
- Part List — список запчастей (элементов) устройства
Как определить компонент ?
В первую очередь по его маркировке и логотипу производителя. Marking (маркировка) — обозначение на корпусе электронного компонента (радиодетали)
Package (корпус) — вид корпуса электронного компонента
При создании вопросов по электронным компонентам используемых в телевизионной аппаратуре, указывайте точный тип корпуса, либо фотографию. Наиболее распространены:
- SOT-89 — пластковый корпус для поверхностного монтажа
- SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
- TO-220 — вид корпусов для монтажа (пайки) в отверстия
- SOP (SOIC, SO, TSSOP) — миниатюрные корпуса для поверхностного монтажа
- DPAK (TO-252) — корпус для полупроводниковых устройств с поверхностным монтажом
Programmer (программатор)
Это устройство для записи (считывания) информации в память микросхем или другое устройство. При смене прошивки телемастера выбирают программаторы, недостатки и достоинства которых рассмотрены в отдельных темах:
- Postal-2,3 — универсальный программатор по протоколам I2C, SPI, MW, IСSP и UART. Подробно — Программатор Postal — сборка, настройка
- TL866 (TL866A, TL866CS) — универсальный программатор через USB интерфейс
- CH341A — самый дешевый (не дорогой) универсальный программатор через USB интерфейс для FLASH и EEPROM микросхем
- RT809H — универсальный программатор EMMC-Nand, FLASH, EEPROM памяти через интерфейсы ICSP, I2C, UART, JTAG
- JTAG адаптеры — используются для программирования и для отлаживания прошивок
Также предоставлена информация по другим устройствам и методам программирования, например eMMC

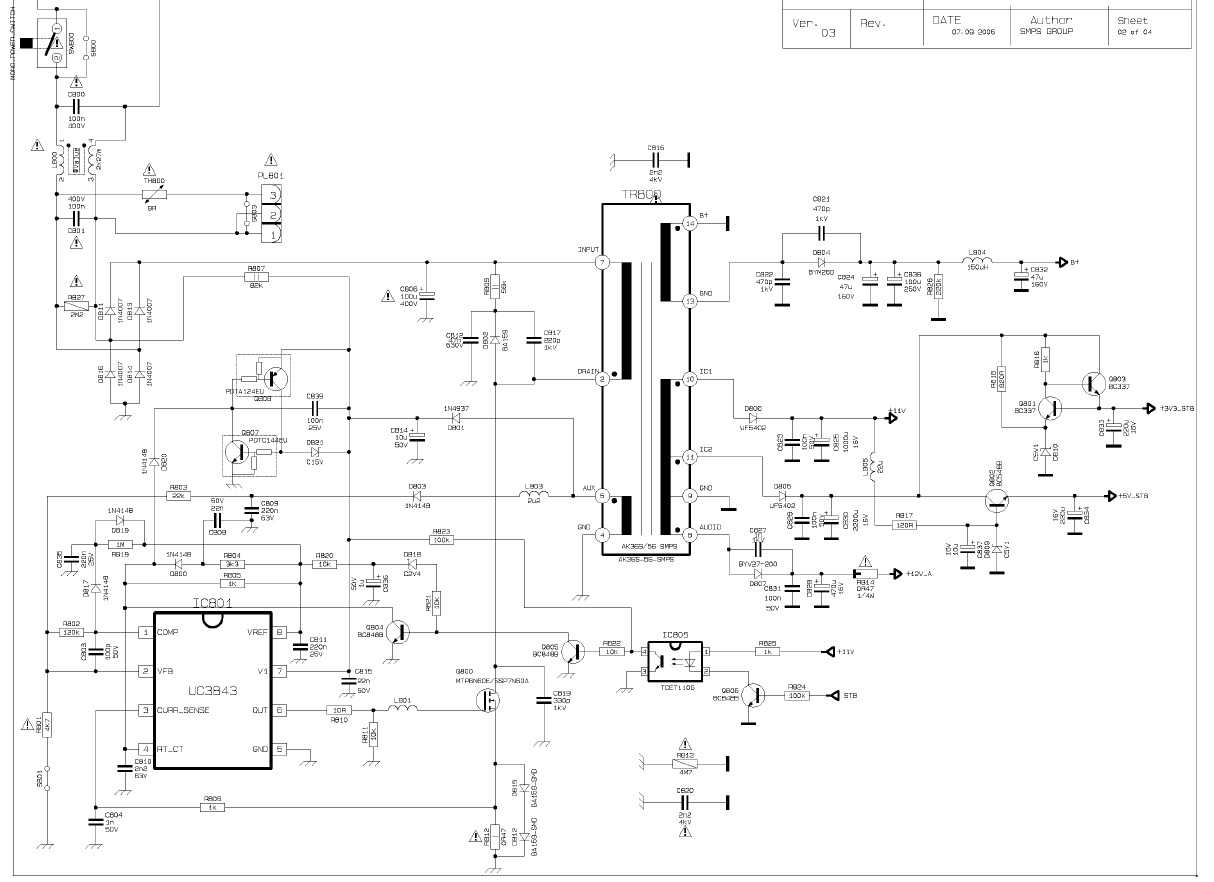

Схема телевизора RAINFORD TFS5598C
