Компьютерные шины
Все компоненты, которые размещаются на материнской плате соединяются специальными шлейфами (шинами). Компьютерная шина служит для передачи данных между отдельными функциональными блоками компьютера и представляет собой совокупность сигнальных линий, которые имеют определенные электрические характеристики и протоколы передачи информации. Шины могут различаться разрядностью, способом передачи сигнала (последовательный или параллельный, синхронный или асинхронный), пропускной способностью, количеством и типами поддерживаемых устройств, протоколом работы, назначением (внутренняя или интерфейсная).
Шины делятся на три группы в зависимости от типа передаваемых данных:
- Шина адрес (для адресации данных);
- Шина данных (для обмена данными);
- Шина управления (для управления данными).
Основные характеристики шины:
- Разрядность шины — величина, показывающая сколько бит данных можно пропустить шиной за один такт.
- Пропускная способность шины — показывает, сколько бит информации передается шиной за 1 секунду.
Системная шина (FSB-Front Sиde Bus) — шина, соединяющая CPU с другими устройствами через северный мост.
Шина Quad-Pumped Bus (QPB) — это 64-битная процессорная шина, обеспечивает связь процессором Intel с северным мостом чипсета. Характерной ее особенностью является передача четырех блоков данных (из двух блоков адресов) за такт. Таким образом, для частоты FSB, равной 200 МГц, эффективная частота передачи данных будет эквивалентна 800 МГц (4х200 МГц).
Шина HyperTransport (HT) — последовательная двунаправленная шина, разработанная консорциумом компаний во главе с AMD и служит для связи процессоров AMD семейства К8 друг с другом, а также с чипсетом. Кроме того, многие современные чипсетов используют НТ для связи между мостами.
Данная шина НТ нашла место и в высокопроизводительных сетевых устройствах — маршрутизаторах и коммутаторах. Характерной чертой шины НТ является ее организация по схеме Peer-to-Peer (точка-точка), что обеспечивает высокую скорость обмена данными при низкой латентности.
Лучшие материнские платы для AMD Ryzen
Процессоры этого бренда требуют высоких частот работы оперативной памяти, поэтому модели должны обеспечивать их разгон до максимума. Популярность материнских плат для Ryzen обусловлена их низкой ценой в сравнении с устройствами для Intel. С учетом отзывов пользователей из 5 заявленных номинантов в топ попали 3 лучшие материнки.
Gigabyte B450 Aorus Elite
Модель подходит для игровой системы высокой производительности, в которой установлен процессор АМД 1 поколения. Чипсет поддерживает технологию одновременного использования 2 – 4 видеокарт. Объем памяти составляет 64 ГБ. Оригинальная конструкция задней панели исключает необходимость использования заглушки. Форм-фактор ATX определяет размеры устройства, которые составляют 305х235 мм.
Достоинства
- Многоцветная подсветка;
- 7-канальный звук;
- Эффективная система охлаждения;
- Средняя цена;
- Хорошая степень разгона;
- Уровень производительности;
- Дизайн.
Недостатки
- Отсутствуют модули Wi-Fi, блютуз;
- Проблемы при монтаже.
Пользователи отмечают хорошее соотношение цена/качество. Материнская плата для AMD Ryzen привлекает стильным видом, легкостью разгона памяти, низкой степенью нагрева. При этом пластиковые украшения усложняют ее крепление в корпусе, высока вероятность прогиба текстолита.
ASRock AB350 Pro4
Плата совместима с процессорами 8,9 поколения серии Ryzen и A-Series APU. Чипсет поддерживает технологию CrossFireX, что позволяет получать изображения высокого качества. Надежные компоненты, быстрая скорость работы обеспечивают погружение пользователя в виртуальную реальность. Новая версия кабеля USB дает возможность вставлять провод в любом положении. Дизайн платы предусматривает ее защиту от электрозамыканий, которые спровоцированы влагой. Наличие дополнительных слоев из меди способствует снижению температуры, энергозатрат при апгрейде.
Достоинства
- Стабильная работа;
- Долгий срок службы;
- Возможность одновременного использования 3 видео-интерфейсов;
- Качество звука;
- Низкая цена;
- Подходит для разгона.
Недостатки
- Версия биоса;
- Неудобная система питания.
Модель рекомендуют купить лишь 74 % пользователей, так как в плане производительности, эффективности охлаждения она уступает предыдущим номинантам. Также отмечают отсутствие подсветки, хрупкость текстолита, отсутствие винтов для М.2 в комплекте.
Asus Prime X370-Pro
Модель поддерживает 4 слота памяти, ее максимальный объем составляет 64 ГБ. При запуске простых приложений вентиляторы работают на обычной скорости, что позволяет снизить уровень шума. В играх они переводятся в мощный режим функционирования. Предусмотрена защиты разъемов от перегрева, перегрузки по току. Мост, который объединяет 2 видеокарты в единую графическую систему, обеспечивает комфортную игру.
Достоинства
- Возможность разгона;
- Отсутствие задержек;
- Объемный звук;
- Энергоэффективность;
- Высокая скорость передачи данных;
- Синхронизация подсветки.
Недостатки
- Сырой биос;
- Неудобное расположение SATA-портов.
К производительности системы у пользователей претензий нет, но качество охлаждения оставляет желать лучшего. Чипсет нагревается до 60 – 70 градусов. К минусам относят и несоответствие заявленной частоты памяти. Она работает лишь на 2400 МГц, вместо указанных 3200 МГц.
Лучшая материнская плата под процессоры AMD
№ 1. ASUS Prime X470-PRO
Эти процессы тоже очень популярны, поэтому стоит узнать, какую плату лучше использовать с ними. Наилучшим вариантом сегодня считается модель ASUS Prime X470-PRO. Здесь присутствует порт M.2. радиаторы низкопрофильные. Это значит, что большинство вентиляторов подойдет для охлаждения системы. Питание разработано по системе 6+2. Но фактически присутствует 10 фаз, так как два последних имеют удвоители. При необходимости процессор можно немного разогнать.
ASUS Prime X470-PRO
Характеристики:
- Ethernet 1000 Мбит/с;
- четыре слота памяти DDR4 DIMM максимум на 64 Гб;
- чипсет AMD X470;
- поддержка до 6 SATA с разъемами SATA 6Gb/s и 2 SATA 3Gb/s, а также два слота M.2;
- форм-фактор ATX;
- socket AM4;
- PCI-E (3), PCI-E x 16 (3), M.2 (2);
- интегрирована видеокарта;
- PCI Express 2.0/3.0.
Плюсы
- частота 3,6 МГц;
- поддержка большого количества HDD;
- отличное охлаждение верхнего порта M.2;
- использование надежного VRM;
- есть оптический звуковой выход, обеспечивающий великолепное качество звучания.
Минусы
- довольно высокая цена;
- нельзя сильно разогнать процессор;
- немного неудобно подсоединять жесткие диски.
Виды материнских плат и их производители
Сегодня вы можете увидеть множество системных плат от разных производителей: ASUS, MSI, GIGABYTE, Asrock, Esonic, при этом все они делятся на множество видов. Например, под какой из типов процессоров они ориентированы – AMD, или Intel. Каждый из классов конкурирующих ЦП уникален и требует индивидуальный сокет. У AMD это: AM1, AM3+, АM4, FM2, FM2+. Системные платы, предназначенные для ЦП от Intel имеют разъемы: LGA 1150, LGA 1151, LGA 2011, LGA 2011-3. Еще материнские платы делятся по типу поддерживаемой памяти – DRR3 или DDR4.
Тем не менее самое известное разделение материнок на виды идет по форм-фактору — параметр определяющий площадь платы, а также места крепления и гнезда для снабжения электропитанием. Основные представители: E-ATX, Micro-ATX, Mini-ITX, Mini-STX, Standard-ATX:
- Standard-ATX — самый распространенный среди пользователей форм-фактор, отлично подходит, для игровых машин и для рабочей системы. Средние размеры — 305/244 миллиметров. Хорошо совместим с большинством типов корпусов. Достаточно объемная площадь снижает вероятность перегрева, поскольку места для остальных деталей больше и им не придется быть зажатыми в ограниченном по размеру корпусе, что положительно сказывается на потоке воздуха между ними. Позволяет установить две видеокарты;
- Micro-ATX уступают в размерах оригиналу (244/244 миллиметра). У них меньше PCI гнезд. В основном пригодны только для работы, но бывают образцы, подходящие для игр, но их меньше, чем у предыдущего представителя;
- Mini-ITX — одни из наиболее компактных материнок, имеющие габариты 170/170 миллиметров. Больше годятся, как рабочие и мультимедийные решения, потому что разъем для графической платы может отсутствовать, следовательно, довольствуемся интегрированным вариантом. Гнезд под модули ОЗУ — одна пара;
- E-ATX — отличное решение геймерам. Присутствует возможность установки сразу нескольких графических ускорителей, а на определенные модели можно поставить даже пару ЦП. Средние размеры 305/272 миллиметров. Также данные модели могут стать хорошим вариантом для серверной машины;
- Mini-STX — решение для мини-ПК, не подходят для игр, но зато вполне приемлемый вариант для учебы и работы. Гнезд, куда будет установлено графический ускоритель нет, а под ОЗУ только два гнезда. Средний размер 140/147 миллиметров.
Чипсет. Северный и южный мосты
Чипсет (ChipSet — набор микросхем) — основа материнской платы, представляет собой одну или несколько микросхем, специально разработанных для обеспечения взаимодействия центрального процессора (CPU — Central Processing Unit) со всеми другими компонентами компьютера. Чипсет определяет, какой процессор может работать на данной материнской плате, тип, организацию и максимальный объем используемой оперативной памяти (некоторые современные модели процессоров имеют встроенные контроллеры памяти), сколько и какие внешние устройства можно подключить к компьютеру.
Разработкой чипсетов для материнских плат занимаются компании: Intel, NVIDIА, AMD, VIА и SIS.
Чаще всего чипсет состоит из 2 интегральных микросхем, называемых северным и южным мостами. В процессе эволюции компьютерной схемотехники разработчики пришли к следующей структуре: процессор, затем идет связующее звено или «мост», обеспечивающий работу процессора с оперативной памятью (RAM) и каналом PCIe — «Северный мост », а дальше блок контроллеров интерфейсов дисковых систем, последовательных и параллельных портов, PCI-шины, USB, FireWire -«Южный мост ».
Характерной особенностью северного моста является высокая (по сравнению с южным мостом) скорость обработки данных и обеспечения выполнения большинства вычислений самим процессором. Поэтому на нем смонтировано дополнительное охлаждение: пассивный радиатор или радиатор с активным охлаждением в виде небольшого вентилятора.
Южный мост контролирует работу более медленных устройств, подключение которых происходит с использованием интерфейсов IDE, SATA, USB, LAN, Embeded Audio, PCI, PCIe, обеспечивая возможность передачи из них информации к северному мосту. Южный мост также обеспечивает нормальную работу микросхемы BIOS.
Ранее связь северного и южного мостов выполнялся путем интерфейса PCI на смену которой пришла шина Direct Media Interface (DMI) — последовательная шина, разработанная фирмой Intel для соединения южного моста с северным. Впервые DMI использована в чипсетах семейства Intel 915 с южным мостом ICH6 в 2004 году. Пропускная способность шины DMI первого поколения составляет 2 ГБ/сек, что значительно выше, чем пропускная способность шины Hub Link (266 МБ/сек) (пришла на смену PCI), которая используется для связи между северным и южным мостами в чипсетах Intel 815/845/848/850/865/875. Вместе с этим, полоса пропускания 2 ГБ/сек (по 1 ГБ/сек в каждом направлении) делится с другими устройствами (например, PCI Express x1, PCI, HD Audio, жесткие диски).
В материнских платах для процессоров с разъемом LGA 1155 (то есть для Core i3, Core i5 и некоторых серий Core i7 и Xeon) и со встроенным контроллером памяти, DMI используется для подключения чипсета (PCH) непосредственно к процессору. (Серверные процессоры серии Core i7 для LGA 1366 подсоединяются к чипсета через шину QPI).
Зачем нужна материнская плата в компьютере
Подробнее:Выбираем материнскую плату для компьютера
Объединение комплектующих
На системную плату устанавливается процессор, оперативная память, видеокарта, подключается жесткий диск и SSD. Кроме того, присутствуют дополнительные разъемы питания, обеспечивающие функционирование кнопок ПК. Все необходимое для соединения находится на самой панели платы в отведенных для этого местах.
Единая рабочая система для периферии
Каждый пользователь подключает к компьютеру различные периферийные устройства, будь то только клавиатура, мышь или принтер. Разъемы на материнке преобразуют все это оборудование в одну систему, которая помогает взаимодействовать с ПК, выполнять определенные функции ввода-вывода.
Некоторые составляющие подключаются не через USB, а требуют выполнения дополнительных манипуляций. Относится это, например, к дисководу или передней панели системного блока. Развернутые инструкции по соединению этих частей с материнской платой читайте в статьях по ссылкам ниже.
Подробнее:Подключение передней панели к материнской платеПодключение дисковода к материнской плате

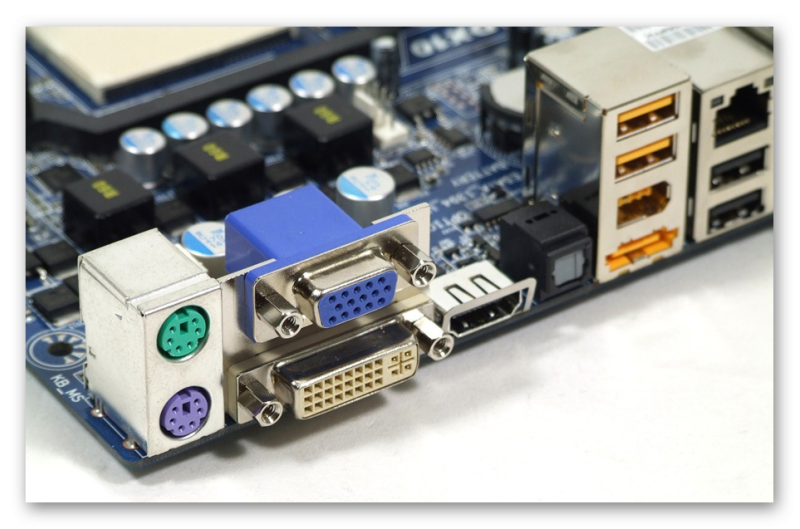

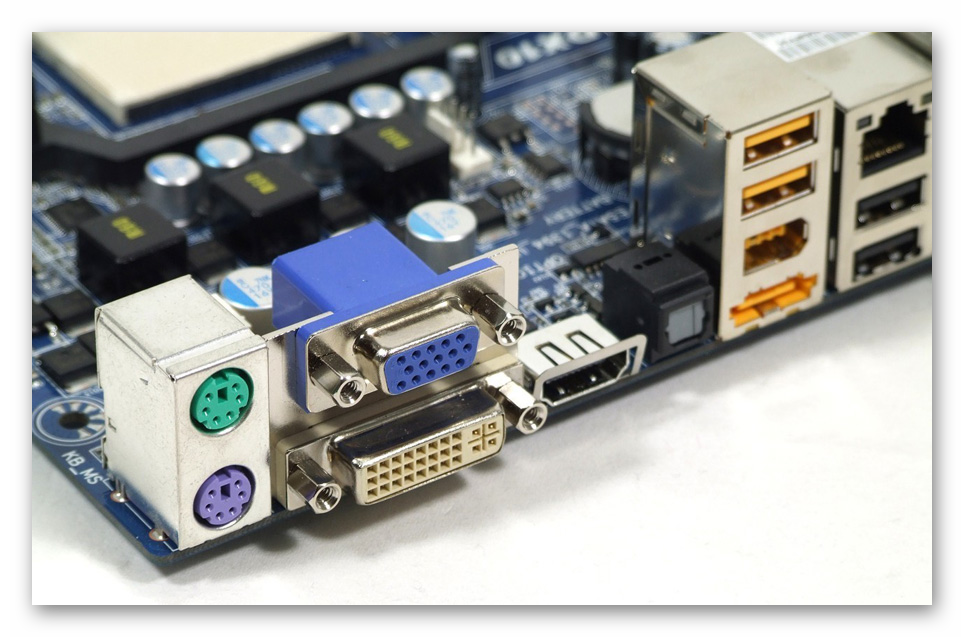

Передача изображения на дисплей
Сейчас практически любой ЦП оборудован встроенным видеоядром. Не у каждого пользователя есть возможность докупить дискретный графический адаптер. При условии того, что монитор подключен через материнку, она отвечает за вывод изображения на экран. В новых моделях плат вывод происходит через видеоинтерфейс DVI, DisplayPort или HDMI.
Что касается сравнения вышеперечисленных видеоинтерфейсов, то здесь нельзя дать точный ответ, поскольку каждый имеет свои преимущества и недостатки
Если вы хотите узнать, какой тип соединения использовать, обратите внимание на материалы по ссылкам ниже
Подробнее:Сравнение подключений VGA и HDMIСравнение HDMI и DisplayPortСравнение DVI и HDMI

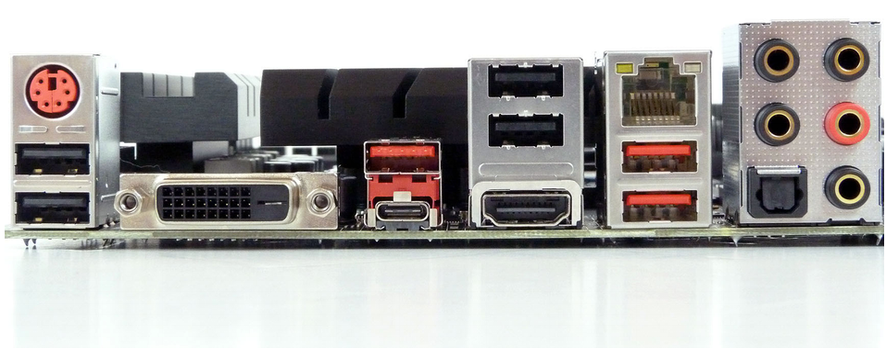

Передача звука
Хоть встроенные звуковые карты в материнках не сравнятся по качеству с дискретными, все же они обеспечивают нормальную передачу звука. Вы можете подключить наушники, колонки и даже микрофон в специальный разъем и после инсталляции звуковых драйверов переходить к работе.

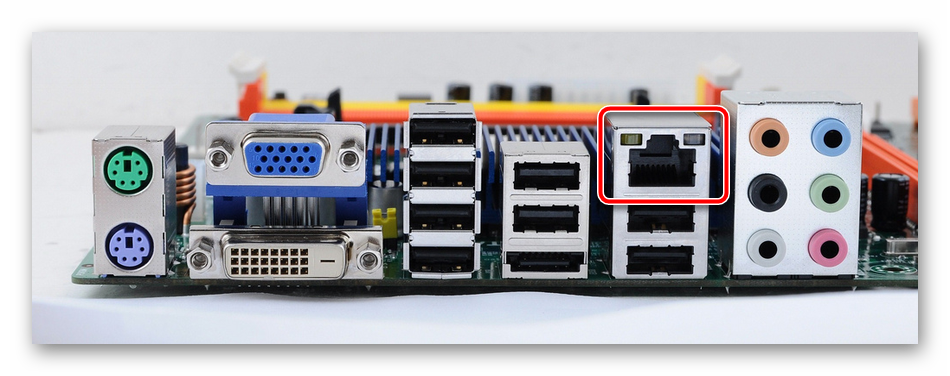

Выход в интернет
Практически каждая модель материнской платы имеет встроенный сетевой адаптер. Он позволяет соединить компьютер с роутером или модемом посредством LAN-кабеля. Кроме этого модели среднего и высокого ценового класса могут обладать встроенным Wi-Fi модулем, что обеспечивает беспроводное соединение с интернетом. За передачу данных также отвечает и Bluetooth, что часто встречается в ноутбучных платах и очень редко в компьютерных.
Как и любое комплектующее, системная плата иногда ломается, возникают проблемы с запуском или требуется замена деталей. Другие авторы на нашем сайте уже написали рекомендации по решению самых популярных задач и проблем, связанных с рассматриваемым оборудованием. Читайте их по ссылкам ниже.
Подробнее:Замена батарейки на материнской платеЧто делать, если не стартует материнская платаОсновные неисправности материнской платыРуководство по диагностике материнской платы компьютера
Выше мы рассказали о роли системной платы в компьютере. Как видите, это достаточно сложное устройство, управляющее всеми составляющими и обеспечивающее подключение определенного количества периферийного оборудования. Надеемся, наша статья была вам полезна, и теперь вы знаете, зачем в ПК нужна материнка.

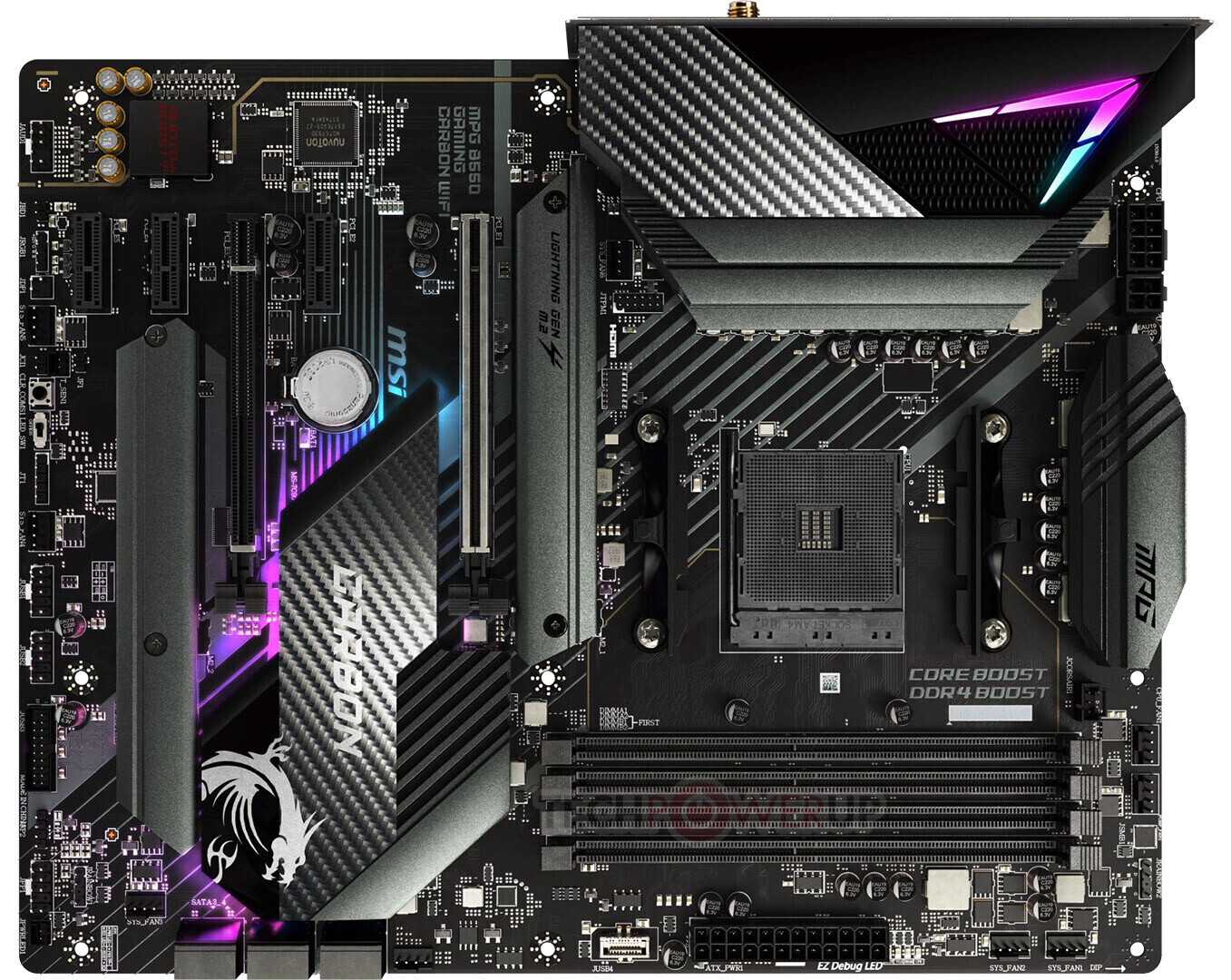

Основные компоненты материнской платы настольного компьютера
Разъем для установки процессора
Разъем для установки процессора это прямоугольное посадочное место, на которое устанавливается процессор. В большинстве случаев разъем для установки процессора размещается в верхней части материнской платы, примерно по середине платы.
Разъемы для установки процессора отличаются в зависимости от производителя процессора (Intel или AMD), а также в зависимости от конкретной модели процессора. Универсальных материнских плат не бывает. Материнская плата всегда поддерживает процессоры только одного типа. Это нужно учитывать при выборе процессора и платы.
Информацию о поддерживаемых процессорах можно найти на официальном сайте производителя материнской платы.
Чипсет
Чипсет это основный компонент материнской платы. Как правило, чипсет находится намного ниже процессора. Это самая большая микросхема на плате и она закрыта радиатором.
Чипсет отвечает за работу всей платы, а также за взаемодействие процессора с остальными компонентами компьютера. От модели чипсета зависит, какими возможностями будет обладать материнская плата и компьютер в целом. В дешевые материнские платы встраиваются простые чипсеты, которые ограничивают функциональность компьютера. Например, все процессоры Sandy Bridge оснащаются встроенным графическим ускорителем, но использовать этот графический ускоритель могут только платы с чипсетом Z68.
При выборе материнской платы очень важно учитывать на базе какого чипсета она построена и какими возможностями обладает тот или иной чипсет. В более старых компьютерах чипсет состоит из двух микросхем
Эти микросхемы называются северным и южными мостами. Начиная с процессоров на базе архитектур Intel Nehalem и AMD Sledgehammer, возможности северного моста встраиваются прямо в процессор. Поэтому на плате размещается только одна микросхема чипсета
В более старых компьютерах чипсет состоит из двух микросхем. Эти микросхемы называются северным и южными мостами. Начиная с процессоров на базе архитектур Intel Nehalem и AMD Sledgehammer, возможности северного моста встраиваются прямо в процессор. Поэтому на плате размещается только одна микросхема чипсета.
Слоты для установки оперативной памяти
Слоты для установки оперативной памяти это длинные разъемы справа или по обе стороны от процессора. На плате может быть установлено 2, 4, 8 и больше слотов для оперативной памяти. Но, в большинстве случаев количество слотов небольшое.
Слоты для оперативной памяти могут быть различных типов (DDR1, DDR2, DDR3). Перед покупкой оперативной памяти не обходимо узнать тип поддерживаемой памяти, количество слотов на материнской плате, а также максимальной объем памяти, которые поддерживает плата. Эту информацию можно получить на официальном сайте производителя платы.
Слоты расширения
Слоты расширения это слоты в нижней части платы. В отличие от слотов оперативной памяти, которые размещаются вертикально, слоты расширения расположены горизонтально. Кроме этого платы, установленные в слоты расширения, крепятся к корпусу компьютера с помощью специального винта.
На данный момент используются только два типа слотов расширения. Это PCI Express и PCI. Видеокарты устанавливаются в слоты PCI Express. Остальные платы (звуковые платы, ТВ-тюнеры и т.д.) могут устанавливаться как в PCI Express, так и в PCI.
SATA разъемы
SATA разъемы – это разъемы, предназначенные для подключения жестких дисков, оптических дисководов, а также SSD накопителей.
Как правило, SATA разъемы обозначаются красным цветом и размещаются в нижней части материнской платы.

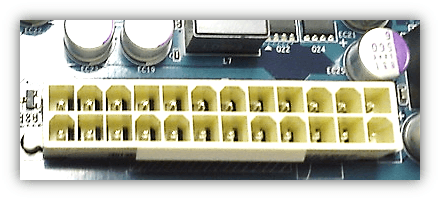

Разъем питания
Разъем питание это разъем, с помощью которого материнская плата получает питание от блока питания. Как правило, этот разъем окрашен белым цветом и размещается в правой части материнской платы.
Что нужно хорошей материнской платой?
На этом этапе вы должны иметь достаточное понимание того, как создаются материнские платы и какие части их составляют. Но что нужно, чтобы материнская плата считалась «хорошей»?
VRM (модуль регулятора напряжения)
Прежде чем вы сможете определить материнскую плату с хорошими VRM, вам необходимо сначала ознакомиться с несколькими компонентами, составляющими весь VRM, а именно MOSFET и Chokes:
- MOSFET или полевые транзисторы – металл-оксидные полупроводники, представляющие собой плоские прямоугольные компоненты, обычно расположенные вокруг разъема центрального процессора. Они отвечают за снабжение процессора точным объёмом напряжения, в котором он нуждается
- Chokes обычно расположены рядом с МОП-транзисторами и отвечают за стабилизацию токов и конденсацию в случае внезапного скачка напряжения
Найти материнскую плату с хорошим VRM звучит сложно, но, на самом деле, это проще, чем вы думаете, потому что всё, что вам нужно сделать, это подсчитать количество Chokes. Каждый Chokes соответствует одной фазе, а большее количество фаз означает лучшую стабильность.
Материнская плата начального уровня, которая имеет, по крайней мере, четыре chokes, считается нормальной, в то время как материнские платы среднего и высокого качества имеют от шесть chokes.
Если вы планируете разгонять процессор, необходимость выбора высококачественного VRM становится более важной. Стоит отметить, что многие из материнских плат, которые позволяют разгон, по умолчанию имеют лучшие VRM; аналогично, материнские платы, которые не предназначены для разгона, часто имеют упрощенный VRM
Дизайн
Хорошая материнская плата должна иметь хорошо продуманный дизайн, так как плохо размещенные компоненты могут оказать негативное влияние на работоспособность вашей системы.
Расположение ОЗУ – это то, что мы все должны учитывать при покупке кулера для процессора. Иногда оперативная память и громоздкий процессорный кулер могут блокировать друг друга.
Дизайн в наши дни – это не только размещение компонентов. Современные материнские платы подсвечиваются яркой RGB-подсветкой, имеют ЖК-экраны и элементы ручного управления!
Набор микросхем
Вы должны обратить пристальное внимание на чипсет материнской платы, потому что, как многие согласятся, вам нужны совместимые компоненты!
Чипсеты определяют совместимость с различными компонентами, особенно с процессором. Фактически, чипсеты работают только в пределах определенного семейства процессоров. Например, новые чипы Ryzen 3000 будут совместимы только с материнскими платами x470 и x570.
Чипсеты обладают различными функциями, такими как лучшая разгонная способность и дополнительная фаза питания. Так что, если вы не собираетесь разгонять компьютер, вероятно, можете обойтись более дешевой материнской платой.
Если вам нужна материнская плата с поддержкой SLI и возможностями разгона, вам нужно найти подходящую материнскую плату для ваших нужд. Сосредоточьтесь на хорошем VRM и надежном чипсете, но помните – дорого не всегда значит лучше.
Конденсаторы
Никогда не приобретайте материнскую плату с нетвердыми алюминиевыми электролитическими конденсаторами, потому что они часто заправлены проводящей жидкостью. Даже если всё сделано правильно, материнские платы, которые используют дешевые конденсаторы, очень подвержены проблемам, таким как утечки или разрывы.
Вот почему всегда замечательно иметь материнскую плату, которая использует твердотельные конденсаторы, потому что, в отличие от конденсаторов, которые содержат проводящую жидкость, они содержат твердый органический полимер.
Твердотельные конденсаторы могут выдерживать более высокий пульсационный ток, что означает, что они делают материнскую плату более стабильной. Конденсаторы этих типов также могут справляться с большим количеством тепла, делая плату более надежной и продлевая срок её службы.
Теперь вы не только знаете, из чего состоит материнская плата, но и узнали о процессе производства и о том, что именно делает материнскую плату хорошей.
Память – не единственное, что подключено к процессору
Системная память подключается напрямую к центральному процессору с целью повысить производительность, но на материнской плате есть и другие разъемы, которые подключены примерно так же (и по той же причине). Это слоты стандарта PCI Express (для краткости PCIe), и все современные процессоры имеют встроенный контроллер PCIe.
Эти контроллеры могут обрабатывать несколько соединений (обычно называемых линиями или лэйнами – lane), несмотря на то, что это система «точка-точка», то есть линии в сокете не используются совместно с любым другим устройством. В нашем примере контроллер PCI Express в процессоре имеет 16 линий.
На фото ниже показаны 3 слота: два верхних – это слоты PCI Express, а нижний – слот гораздо более старого стандарта PCI (родственный PCIe, но намного медленнее). Маленький слот вверху, маркированный как PCIEX1_1, является однолинейным слотом, а под ним – 16-ти линейный слот PCIEX16_1.
Если вы вернетесь в начало статьи и снова взглянете на полную фотографию нашей материнской платы, вы легко найдёте там:
- 2 слота PCI Express (1 lane);
- слота PCI Express (16 lane);
- 2 слота PCI.
Но если контроллер процессора имеет только 16 линий, то что происходит? Во-первых, к центральному процессору подключены только первые два 16-линейных слота: PCIEX16_1 и PCIEX16_2. А третий, и два 1-линейных, подключены к другому процессору на материнской плате (подробнее об этом чуть позже). Во-вторых, если задействованы оба первых слота PCIEX16, то ЦП выделит только по 8 линий для каждого.
Это справедливо для всех современных процессоров. Поскольку число линий у них ограничено, устройствам приходится делить их между собой, и чем больше устройств подключается к ЦП, тем меньше линий выделяется каждому устройству.
Различные конфигурации процессора и материнской платы по-разному реализуют это ограничение. Например, материнская плата Gigabyte B450M Gaming имеет один слот PCIe на 16 линий, один слот PCIe на 4 линии и один разъем стандарта M.2, использующий 4 линии PCIe. При наличии всего 16 линий у ЦП, одновременное использование любых двух слотов приведет к тому, что самый большой, 16-линейный слот будет урезан до 8 линий.
Так какие же устройства используют такие слоты? Наиболее распространенные варианты:
- 16 линий = видеокарта;
- 4 линии = накопители SSD;
- 1 линия = звуковые карты и сетевые адаптеры.
На фото выше легко заметить разницу в разъёмах: видеокарта имеет длинную контактную полосу на 16-линейный слот, в то время как звуковая карта обходится короткой полосой контактов для 1-линейного слота, ведь у ней гораздо меньше данных для обмена, поэтому ей не нужны все эти дополнительные линии.
Наша изучаемая материнская плата, как и любые другие, имеет гораздо больше всевозможных разъёмов и подключений, всеми которыми необходимо управлять, и на помощь центральному процессору приходит другой процессор.
Материнская плата GIGABYTE B450M S2H (rev. 1.0)
Благодаря Smart Fan 5 пользователи могут быть уверены в том, что их игровой ПК будет функционировать в наиболее благоприятном температурном режиме без ущерба для производительности. Благодаря термодатчикам, размещенным на материнской плате, средствами Smart Fan 5 можно контролировать работу каждого вентилятора. Кроме того, Smart Fan 5 — это еще и большее количество гибридных разъемов для подключения вентиляторов, которые поддерживают режимы работы PWM и Voltage, обеспечивая максимальное удобство обслуживания установленной жидкостной системы охлаждения.
Гибридные разъемы двойного назначения. Гибридный разъем способен определить использует система охлаждения режимы управления PWM или Voltage и автоматически переключится в соответствующее состояние. Поддерживаются до двух усилителей со встроенной защитой от перегрузки по току — обязательное условие для мощных вентиляторов категории high-end.
Функционал BIOS имеет первостепенное значение для пользователя на этапе поиска и выбора оптимальных параметров. Предложенный Gigabyte новый графический интерфейс обеспечивает удобный доступ к функционалу существенно переработанной BIOS и дает возможность пользователю приобрести уникальный опыт тонкой настройки новой системы.
Центр приложений Gigabyte App Center предоставляет мгновенный доступ к фирменным приложениям Gigabyte, которые помогут получить максимальный эффект от эксплуатации материнской платы. Интуитивно понятный пользовательский интерфейс Gigabyte App Center позволяет выполнять запуск всех приложений Gigabyte, установленных в системе, проверять и уведомлять в режиме онлайн о доступных для загрузки обновлениях, загружать актуальные приложения, драйверы и BIOS.
Эксклюзивный дизайн встроенной аудиоподсистемы. Обеспечивает высококачественную детализацию и расширение звука для создания наиболее реалистичных звуковых эффектов для профессиональных геймеров. Пины питания из цельного металла. Увеличенная контактная площадь. Лучше выдерживает повышенное напряжение и тепловыделение. Невероятно долговечны.
