Телевизор Panasonic TX-LR47DT50

DT — вторая по старшинству серия IPS LED-панелей Smart Viera, и состоит она всего из двух моделей диагоналями 47 и 42 дюйма. От флагманских телевизоров серии WT они отличаются дизайном, отсутствием трёхмерных очков и пульта с тачпадом в комплекте поставки, а также несколько менее высоким контрастом картинки — 5 000 000:1 против 6 000 000:1.

Глянцевая панель окантована неширокой рамкой из матового алюминия, в нижней части которой смонтирована прозрачная акриловая пластина со светящимся, почти голографическим логотипом Panasonic.

Надо сказать, что в этом году телевизоры Viera получили на редкость разнообразное внешнее оформление, и футуристичный облик серии DT по оригинальности и чистоте стиля не уступит, пожалуй, даже топовым плазменным аппаратам VT. При этом стиль у них, понятное дело, совершенно разный: в одном случае хай-тек с висящими в воздухе индикаторными огоньками, в другом — лишённый ярких украшательств респектабельный глянец.

Система Viera Connect, отвечающая в телевизорах Panasonic за онлайновые функции, в этом году обогатилась полноценным веб-браузером, поддерживающим новейший стандарт представления сайтов HTML5. На практике это означает, что по Интернету можно бродить так же беспроблемно, как и при пользовании компьютером.

Поддержкой социальных сетей в телевизоре сегодня никого не удивишь, однако наш испытуемый умеет не просто запускать виджеты Facebook, Twitter или Skype, но и выводить на экран ленты их сообщений (для «Скайпа» — ещё и видео) одновременно с живой эфирной картинкой — так что обсуждать с друзьями сериал или футбольный матч можно в реальном времени.

Что касается получения фильмов и музыки прямо из Сети, то на данный момент доступен просмотр видео через Omlet, Stream, Tvigle или YouTube, а за песнями можно ходить на «Yota музыка» или Red Karaoke. По нашей информации, очень скоро к Viera Connect подключатся ещё несколько мощных российских мультимедийных сервисов.

Первое, чем по-настоящему удивило изображение — исключительно широкие, даже для ЖК-аппарата нового поколения, углы обзора. Только когда взгляду остается буквально три-четыре градуса, чтобы просто упереться в торец панели, светло-серый тон начинает поигрывать, однако даже в этом случае все градации яркости читаются совершенно отчётливо.

Отображение мелких деталей нареканий тоже не вызвало. Более того, при включении функции Intellidgent Frame Creation движущаяся испытательная таблица выглядела чуть чётче своего неподвижного оригинала. Данный парадокс говорит о том, что автоматика компенсировала динамические потери очень эффективно и абсолютно корректно.

Цветопередача и яркостной баланс оказались не столь безупречными. Даже на предустановке «Cinema» яркие цвета выглядели несколько более броскими, чем, к примеру, их привыкли видеть владельцы плазменных панелей Viera. Впрочем, возможно, в таком подходе есть свой резон. В конце концов, крупноформатные LED-панели рассчитаны в первую очередь не на ортодоксальных киноманов, а на более массовую публику, давно приученную производителями к несколько приукрашенному изображению на экране.

Трёхмерная картинка порадовала хорошей яркостью и действительно малозаметным взаимопроникновением правого и левого кадров. По сравнению с прошлогодними моделями DT30 прогресс в передаче объёма революционным не назовешь, но то, что он имеется — факт. Однако на сложных сценах с крупными движущимися объектами едва заметные «призраки» иногда всё же возникают. Похожая ситуация и с эффектом мерцания — в «мирной жизни» вы его не заметите, но смотреть 3D в комнате, заполненной льющимся из окна светом, не стоит — глаза устанут довольно быстро.

Panasonic TX-LR47DT50

порадовало

Оригинальная внешность, образцовая передача движения, близкие к рекордным (для ЖК) углы просмотра, равномерность подсветки матрицы, очень неплохая передача объёма.

огорчило

Странности в балансе яркости, отсутствие трёхмерных очков в комплекте поставки.

Крупноформатные LED-телевизоры | Panasonic TX-LR47DT50 | 47LM960V

Tags: PanasonicВыбор эксперта

3D picture quality

Panasonic has always insisted that plasma screens offered the best picture quality for 3D, partly because their fast response rates pretty much eliminate crosstalk (ghosting on the edges of objects). The company has been working hard to get similar performance levels from its LED TVs, and it’s largely succeeded here.

The TX-L47WT50B is billed as a 1,600Hz set, but the reality is that it uses a 200Hz panel that’s twinned with backlight blinking to achieve the 1,600Hz figure. This trick seems to work because it’s very difficult to spot any crosstalk on this TV, and it makes 3D images solid and believable.

What’s more, the panel’s high light output means that 3D images remain very bright, even when faced with the dimming effect of the active specs. This is certainly one area where this model scores over Panasonic’s own 3D plasma models, as they just can’t achieve the same brightness levels as this.

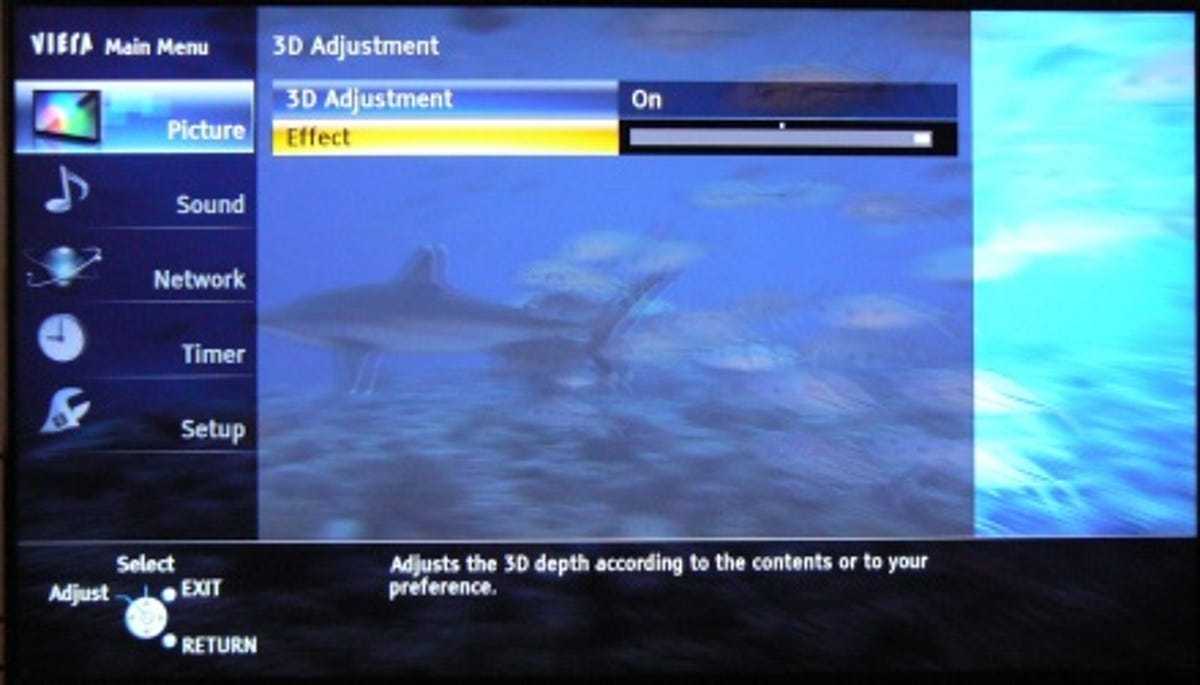

You can control the depth level for 3D images to make pictures leap out.

Like a lot of the latest 3D TVs, you can control the depth level via the 3D menu, so you can either push the 3D depth into the frame, or have it create a ‘pop out’ effect. Either way, the sense of depth on offer here is fantastic.

Panasonic includes two pairs of active glasses with the TV. These new specs are thankfully much lighter and more comfortable to wear than its older ones.

User interface and EPG

While other manufacturers, such as LG and Samsung, have radically redesigned the user interfaces on their 2012 TVs, Panasonic has pretty much carried over the menu system that it was using on last year’s models. Even back then, it looked basic next to the competition, so when I put the TX-L47WT50B head to head with LG’s slick menus, it looks positively archaic.

Most of the interface is simply presented as a series of flat lists of white text against a blue-ish background. The colour and animations are rudimentary. But a few touches have been added as it’s a premium set, including a neat page-turn effect when you change channels. It looks as if the channel you’re leaving curls up from the bottom-right corner of the screen to reveal the one you’re switching to. If you find it annoying you can switch it off in the main menu.

The range of picture controls is very good. The more advanced of these — including a full colour management system — are turned off by default, but you can enable them simply by selecting the ISF option from the main menu.

One slight annoyance, common to all of Panasonic’s LED sets, is that the controls slider adjusts the back light intensity as well as contrast, whereas these two controls are kept separate on most other TVs.

That said, the preset picture modes are generally very good, so you shouldn’t have to make a whole lot of adjustments to get the best out of this model.

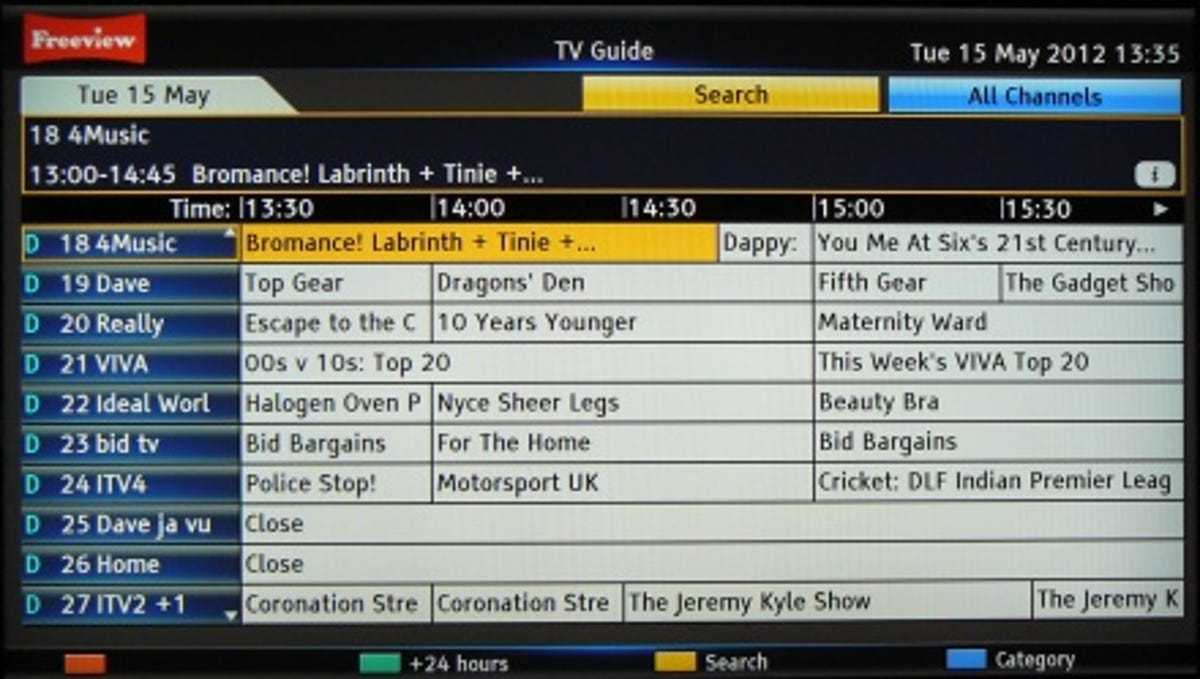

Panasonic still hasn’t included a video thumbnail window to preview a channel on the electronic programme guide.

As this model has a Freesat HD tuner, there’s a second EPG specifically for Freesat HD. Freesat tightly controls the look and operation of the EPGs for its service, so the one used here simply complies with the standard. As with all Freesat HD EPGs, it doesn’t have a thumbnail view, so you lose all audio and video when you call it up. It annoyingly opens on the channels category page rather than the all channels view when you press the EPG button. This is poor planning from Freesat and I can’t blame Panasonic for simply following the rules.

⇡#DT50: Smart VIERA Engine Pro и новые ЖК-панели IPS

В новых телевизорах образца 2012 года продолжилось развитие концепции Panasonic Smart VIERA, нацеленной на интеллектуальный принцип формирования картинки на экране. Для повышения качества изображения в новых телевизорах серии DT50 реализовано два основных технологических усовершенствования.

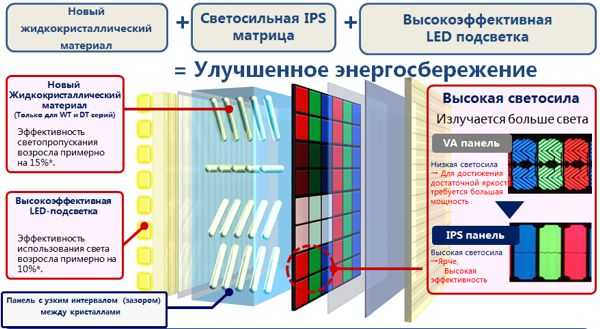

Прежде всего, это новые ЖК-панели IPS LED с широкими углами обзора, высокоскоростным сканированием, сверхбыстрым откликом и сниженным энергопотреблением. Кроме того, используется процессор обработки изображения нового поколения Smart VIERA Engine Pro, в схему преобразования которого добавлен специализированный модуль для обработки картинки и трёхэтапной коррекции изображения по дополнительным данным.

Каким образом в характеристиках телевизора появилась скорость сканирования подсветки 1600 Гц? Нижеприведённый слайд раскрывает составляющие, из которых складывается такая высокая скорость: быстрая панель с 200-Гц развёрткой, выводящая до четырёх промежуточных кадров там, где обычная 50-Гц развёртка успевает вывести один кадр, совмещена с 8-фазной сканирующей подсветкой, отключающей часть зон в процессе поэтапного сканирования.

Таким образом, скорость развёртки достигает рекордных 1,4 мс при полном проходе экрана (для сравнения: 8 мс при 120-Гц развёртке, 2,0 мс у телевизоров предыдущего поколения), и в результате получается плавное немерцающее изображение даже в динамичных сценах. Плюс к этому значительным образом повышается качество отображения объёмной картинки в режиме 3D с активно-затворными очками.

Также, благодаря усовершенствованной технологии IPS (In-Plane Switching, то есть переключение ЖК-кристаллов в плоскости), что выражено в уменьшенных зазорах между кристаллами, более эффективном светопропускании нового поколения панелей и более эффективной LED-подсветке, удалось добиться снижения энергопотребления – примерно на 25% по сравнению с предыдущим поколением телевизоров.

Быстрый процессор Smart VIERA Engine Pro, в свою очередь, формирует чистое, насыщенное и реалистичное изображение в несколько приёмов. На начальном этапе детектируются и анализируются контуры, цвета, особенности движения объектов, наличие и характер шумов. Далее производится индивидуальное сглаживание контуров, коррекция и удаление наложений цветов, а распознавание лиц позволяет сделать телесные тона более реалистичными. Повышение чёткости картинки и плавности движений обеспечивается за счёт точной корректировки линий и управления шумопонижением.

Отдельного упоминания заслуживает новая технология 2012 года Web Smoother, призванная компенсировать размытие кадров при просмотре конвертированных видеоданных из Интернета. Размывание картинки, возникающее при понижающей интерполяции, также анализируется и исправляется с помощью интеллектуальных функций процессора Engine Pro.

2D picture quality

On its high-end sets, Panasonic’s picture quality rarely disappoints. Despite a few niggles, the TX-L47WT50B largely continues this fine tradition. Detail on HD feeds, either from its internal tuners or movies on Blu-ray, is absolutely first class. Every skin follicle and strand of hair is reproduced with astounding precision.

It handles standard-definition content pretty well too, with its upscaler sprucing up images by adding a touch of sharpness, without making them look overly noisy.

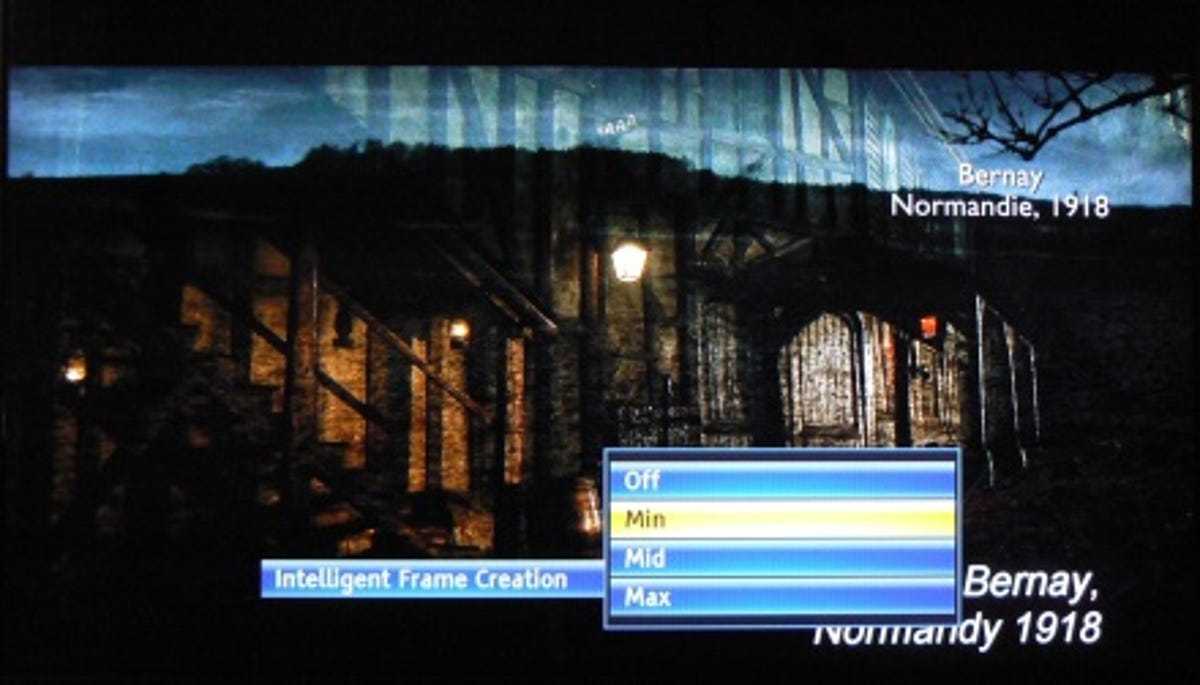

It’s best to use the lower IFC settings to improve motion resolution.

Switch to the cinema preset and you’ll find that colours have a richness and subtlety that you seldom see elsewhere. This helps lend a real cinematic look to movies. Viewing angles are excellent and colours and contrasts don’t shift as much as they do on some competitor models when you move to wider viewing angles.

This TV uses edge dimming to achieve its best black levels. Like a lot of edge dimming sets, when this mode is turned off, the black level response isn’t amazing. Also, the dimming feature is only available in the normal and cinema modes. When it’s enabled you can see the odd artefact now and again — when an area of the picture seems to be brighter than it should — but this only occurs on vary rare occasions. Enabling it increased black level performance so much, I found it was best to leave it turned on.

Also, although motion resolution is excellent with Panasonic’s Intelligent Frame Creation (IFC) motion smoothing mode enabled, it’s not wonderful with it turned off. That’s common to most high-end LED screens. You have to be careful with the IFC modes too — at the higher setting, it has a tendency to make movies look flat and video-like. But the lower settings are very watchable.

Apps and video playback

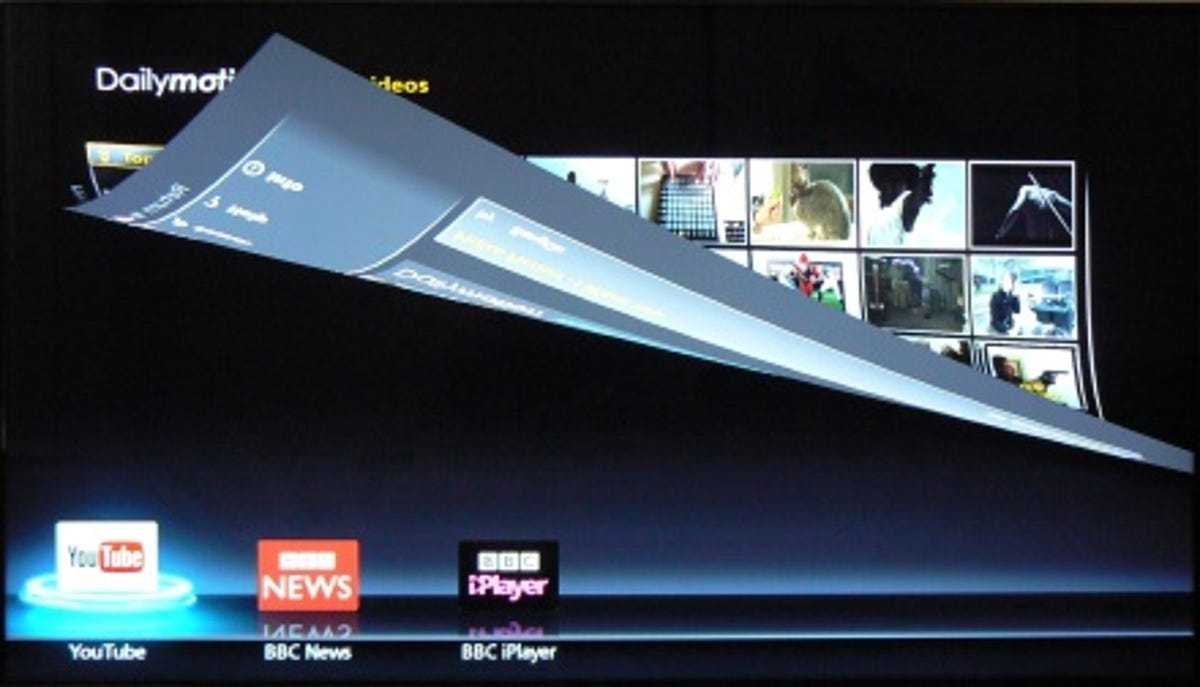

One benefit is that the dual-core chip allows for multi-tasking. You can have multiple applications running in the background and switch between them by hitting the Viera Tools button on the remote. This causes the right-hand corner of the user interface to curl up to reveal the task switcher. Jumping from one app to another and back again is very fast — almost instantaneous. Switching across three or more apps is slower as it only seems to properly multi-task with two apps at a time. Other apps seem to be suspended to memory and have to be recalled.

The TX-L47WT50B supports multi-tasking with the Viera Connect apps.

As with the other new Panasonic models I’ve seen, this one has a full web broswer. Thanks to the dual-core chip, the version tested here supports Flash, so it can play video on web pages. Well, it supports some videos, but certainly not all. Those on CNET UK and MUZU TV worked, for example, but clips on the BBC website didn’t.

The overall line-up of apps in Viera Connect is generally good, with video services such as Netflix, Acetrax, Fetch TV and Blinkbox available, as well as news and information services like BBC and AccuWeather. There’s also social networking apps including Facebook, Twitter and Picasa. Panasonic even includes a combined Facebook and Twitter app that overlays feeds on the channel you’re watching. The layered design of the Connect interface isn’t great though. It becomes increasingly cumbersome the more apps you load into it.

Naturally, this model supports video file playback. These can be played via the USB port and SD card slot, or streamed over a network from DLNA devices including PCs and NAS drives. It works with a good range of file formats. Standard-definition Xvid and DivX files played without any problems, as did HD MKV files. It also worked with DTS and AC3 soundtacks. However, as with a lot of the media players built into TVs, it only seems to play subtitles on files stored on SD or USB drives.

If you download the Viera Remote app for iOS or Android devices, you can also ‘throw’ pictures, videos and web pages from the app to the TV by selecting the items and simply dragging them towards the TV icon at the top of the app’s interface. It’s slightly sluggish but it does work reasonably well.

Like all of Panasonic’s high-end TVs, this set has rudimentary personal video recorder features. If you connect a drive to one of the USB ports, you can record shows to disc or pause live TV. However, despite the fact it has both Freeview and Freesat tuners, you can’t record one channel while watching another.

⇡#Smart VIERA TX-LR47DT50: VIERA Connect – сетевые возможности

Полноценный современный телевизор нынче просто немыслим без широкого выбора интерактивных облачных сетевых сервисов. Всего несколько лет назад мы искренне недоумевали, зачем же такому устройству, как телевизор, подключение к Интернету, сегодня такой вопрос совершенно неуместен, нынче покупатели обсуждают другое: у какой компании набор сервисов шире и удобнее.

В этом году и без того богатейший выбор облачных сервисов VIERA Connect значительно пополнился совершенно новыми удобными возможностями. Для поставляемых в Россию моделей Smart VIERA доступен широкий список приложений, созданных именно для пользователей нашей страны, таких, например, как Stream, Tvigle.ru, РБК, «Россия» (ВГТРК), «Yota Музыка» и многие другие.

Пользователям доступен просмотр любых веб-сайтов и видеороликов потокового HD-видео YouTube. Телевизор поможет вам выложить фотографии с SD-карты на страницы Picasa. Кроме того, пользователи могут выбрать для телевизора Smart VIERA дополнительные аксессуары, ассортимент которых включает даже геймпады и клавиатуры.

Благодаря сервису VIERA Connect Market пользователи имеют доступ к огромному выбору платных и бесплатных приложений, постоянно пополняемому различными новинками. Современные возможности VIERA Connect также подразумевают удобный портал для разработчиков VIERA Connect Developers.

Приложение для популярнейшей в России социальной сети «ВКонтакте» доступно эксклюзивно на телевизорах Panasonic. Пользование социальными сервисами Facebook/Twitter/»ВКонтакте» теперь возможно даже непосредственно в процессе просмотра телепередач. В новой версии Skype, поддерживаемой современными телевизорами Smart VIERA, онлайновое общение с помощью видео также доступно непосредственно в процессе просмотра телепередач, в отдельном окне.

В этом году компания Panasonic также представила новую камеру для видеосвязи TY-CC20W, оснащённую магнитом для простого крепления к корпусу телевизора под любым углом и обеспечивающую HD-качество картинки с разрешением 1280×720 точек и частотой до 30 кадров в секунду.

⇡#Smart VIERA TX-LR47DT50: объёмное 3D-видео и пространственный звук

В этом сезоне для 3D-телевизоров VIERA компания Panasonic рекомендует новые активно-затворные очки TY-ER3D4M. Эта модель полностью соответствует требованиям нового индустриального стандарта Full HD 3D Initiative с радиочастотной Bluetooth-синхронизацией, позволяющей использовать очки любых производителей с любыми телевизорами, имеющими логотип этого стандарта.

Очки весят всего 27 грамм и способны на быструю зарядку за 2 минуты для 3 часов использования, а 30-минутная зарядка обеспечивает работу очков на протяжении порядка 30 часов.

В телевизорах серии DT50 применён ряд новых технологий, призванных обеспечить реалистичность передачи объёма и свести к минимуму перекрёстные помехи между правым и левым каналами. Так, новая технология FRC препятствует возникновению эффекта «псевдопараллакса» с ошибочной трактовкой углов конвергенции и оперативно корректирует глубину воспроизводимого пространства.

Новаторская технология трёхуровневого 2D/3D-конвертирования моделирует псевдообъёмное изображение, основываясь не только на анализе геометрии глубины сцены, но и на цветовых, динамических и яркостных компонентах картинки, распознавании лиц.

Наконец, настоящее произведение инженерного искусства — встроенная акустическая система из восьми динамиков (против двух в предыдущем поколении серии). Применение компактных купольных звуковых головок с бездемпферной структурой и магнитами ферромагнитного жидкого охлаждения позволило вписать их в тонкий дизайн панели, при этом использование звукоотражающего рупора дает возможность добиться эффекта точечного звучания при звуковом давлении порядка 78 дБ/Вт*м в частотном диапазоне 850 Гц – 20 кГц.

Мощный интегрированный сабвуфер имеет толщину всего 11 мм, что сравнимо с толщиной самой панели и полностью перекрывает низкочастотный диапазон.

Design and connections

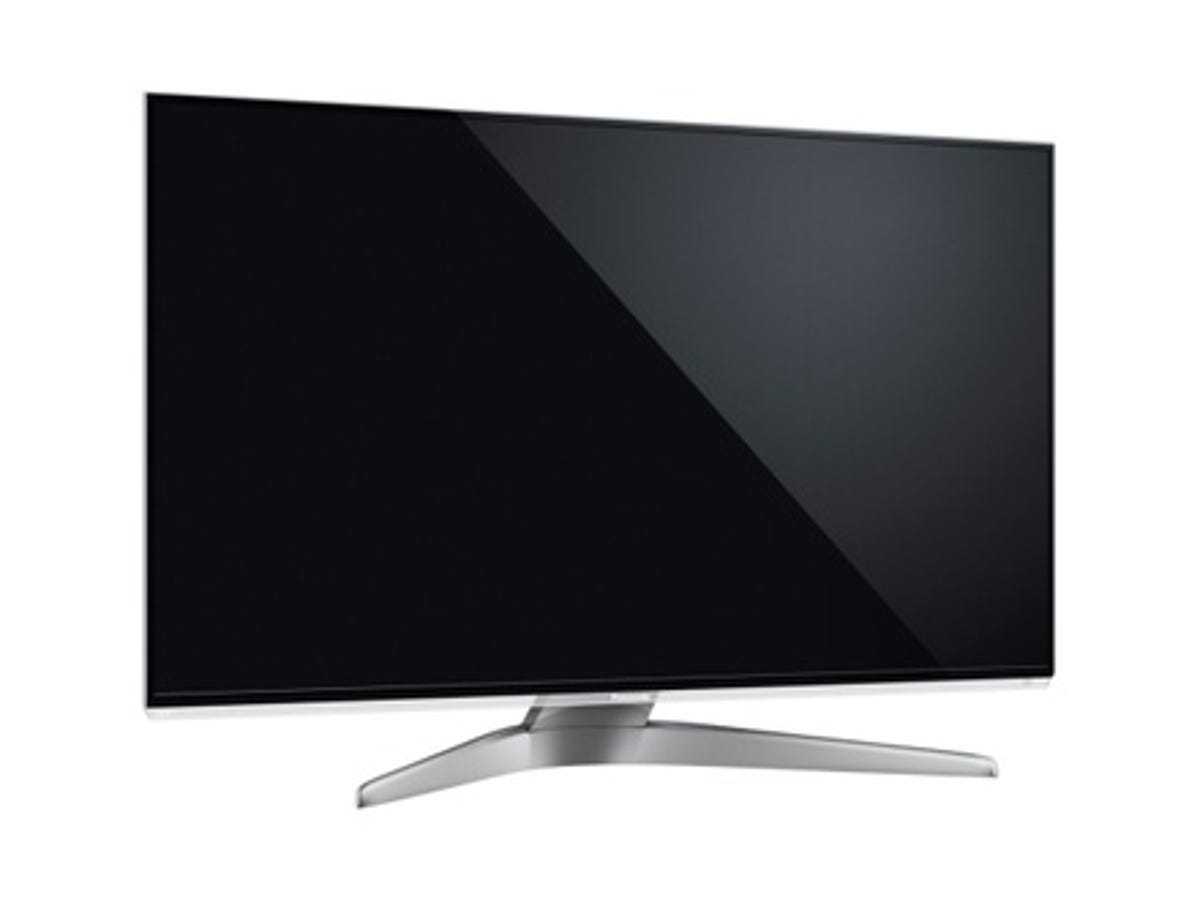

There’s no doubt for me that this is the most beautiful TV that’s ever strutted out of Panasonic’s factory. Its sets always feel sturdy and well built, but their design has typically been as dull as ditch water. The TX-L47WT50B is a much more attractive affair.

Panasonic has departed from its dull designs of old and given its TVs a gorgeous makeover.

The TV comes with two remote controls — a standard zapper and a remote with a touchpad that connects to the TV via Bluetooth. LG has done a similar thing with its high-end sets, but it’s used a motion-sensing remote instead. LG’s works much better than the touchpad, which is awkward to use and often feels more difficult to control than a normal remote.

The touchpad remote is poorly thought out and it’s not as good as LG’s motion-sensing zapper.

You’ll find all four of the TV’s HDMI ports, plus its three USB ports, on a panel on the left-hand side. The rest of the sockets are on the rear. These include mini-jack inputs for use with the Scart and component adaptor cables, as well as the VGA port, optical audio output, RF input for the Freeview HD tuner and satellite F-connector socket for the Freesat HD tuner.

There’s an Ethernet port too, but as the set has Wi-Fi built-in, you can go wireless instead. The TV also has Bluetooth onboard that’s used for syncing the active 3D specs and for communicating with the new touchpad remote control, as well as other Bluetooth devices such as keyboards and headsets.

⇡#Конструкция, дизайн, эргономичность

Новая модель Panasonic Smart VIERA TX-LR47DT50 – это прежде всего совершенно новый дизайн в духе экологической концепции «Стекло и металл», с узкой металлической окантовкой экрана. Если для прошлогодних моделей серии DT30 было характерно контрастное сочетание чёрного пластика и металлической ленты по внешнему ребру периметра с закруглёнными углами корпуса и подставки, то дизайн новинок семейства DT50 без преувеличения можно назвать более утончённым и в каком-то смысле даже более «воздушным» благодаря применению светлого металла. При этом более «утончённым» телевизор стал не только в переносном смысле, но и в прямом: ширина окантовки экрана, выполненная из алюминиевого уголка с антибликовым эффектом грубой шлифовки, составляет от силы полдюйма.

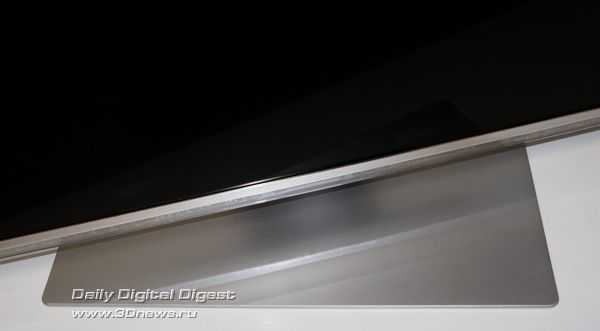

Обратите внимание на новый дизайн основания опорной ножки телевизора: теперь она выглядит как цельная металлическая плита, чем, в сущности, и является. Видимая лёгкость опоры обманчива, вес подставки с кронштейном составляет 4 кг, что для широкой 47-дюймовой модели — только к лучшему

Несмотря на совершенно новый принцип крепления панели к кронштейну, собранная конструкция легко и без особых усилий вращается на угол плюс-минус 15 градусов.

Общую лёгкость и «воздушность» дизайна модели VIERA TX-LR47DT50 дополняет полоса прозрачного пластика шириной порядка двух сантиметров на нижней кромке панели. Кроме декоративной функции, прозрачная нижняя полоска исполняет функцию панели, на которой размещён светодиодный индикатор активности телевизора и ИК-приёмник ДУ.

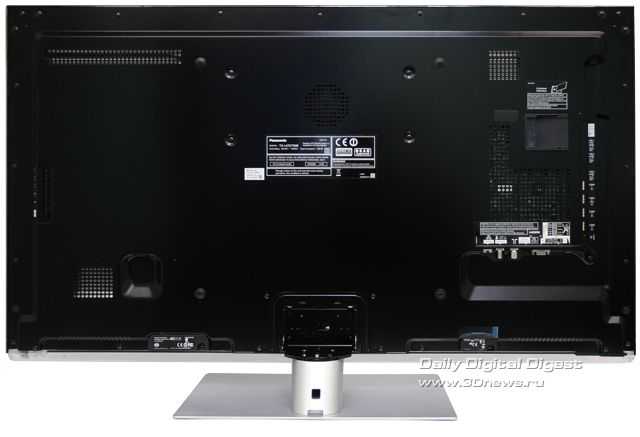

Рассмотрим тыльную сторону телевизора. В отличие от прошлогодних моделей, где большинство интерфейсов располагались непосредственно на тыльной плоскости панели, в моделях серии DT50 все интерфейсные и коммуникационные разъёмы выведены вниз и в сторону и расположены таким образом, чтобы не оставлять ни миллиметра между телевизором и стеной.

Вдоль левой кромки панели расположено большинство наиболее часто востребованных портов (SD, HDMI, USB, выход на наушники и прочие), в нижней части прячутся те разъёмы, которые, как правило, задействуют сразу и надолго: телевизионный кабель, разъём LAN, порт для аналогового подключения ПК и другие.

По центру правой стороны панели расположены клавиши управления и кнопка выключения телевизора.

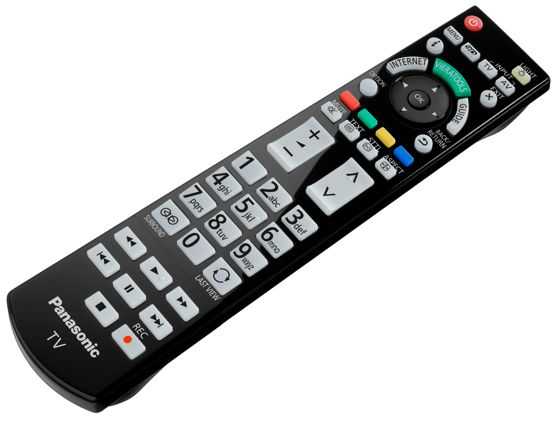

Пульт дистанционного управления, сохранив привычный дизайн, обзавёлся подсветкой кнопок.

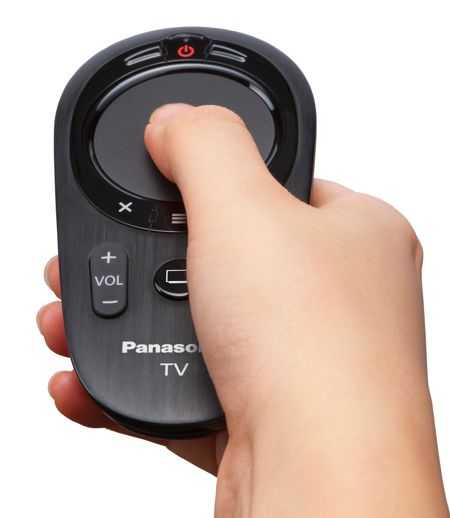

Зато теперь пользователям опционально доступно совершенно новое устройство для управления телевизором – компактный пульт VIERA Touch Pad с большой круглой сенсорной площадкой для удобной навигации по экрану.

Ещё одна инновация 2012 года – функция Swipe&Share, благодаря которой появилась возможность воспроизведения видеозаписей, фотографий, музыкальных композиций и веб-страниц с любого смартфона или планшета на базе iOS или Android на большом экране телевизора одним движением пальца. Смартфоны теперь также можно использовать в качестве пульта ДУ телевизоров Smart VIERA. Счастливый владелец обоих устройств при этом может воспользоваться всеми преимуществами своей мобильной платформы, включая сенсорный экран, экранную клавиатуру и даже возможность применения смартфона в качестве геймпада для телевизионных игр.
