Performance
Lagom.nl LCD tests
| Image tests | |||||
|---|---|---|---|---|---|
| Contrast | Sharpness | Gamma | Black level | White saturation | Gradient |
| Pass | Too sharp | Pass | Pass | Pass | Very slight banding towards the dark end of the scale. |
Asus’ screen marches through the image tests, only slightly stumbling with gradients and providing an image that’s slightly too sharp. The OSD prevents sharpness adjustments, unless you’re using the VGA port, so there’s nothing that can be done here.
| Inversion pixel walk tests | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Test 1 | Test 2a | Test 2b | Test 3 | Test 4a | Test 4b | Test 5 | Test 6a | Test 6b | Test 7a | Test 7b |
| Pass | Pass | Pass | Pass | Pass | Pass | Pass | Pass | Pass | Pass | Pass |
The VS239H is the only monitor we’ve tested to pass all inversion pixel walk tests — most usually fail anywhere between one and four. Though there is very faint motion across each pattern, there’s no visible flickering.
HDMI performance
| 24p capable | Understands YUV |
Mission: Impossible III scene 11 judder test |
Mission: Impossible III scene 14 judder test |
|---|---|---|---|
| No | Yes | Judder | Judder |
| HQV noise reduction score |
HQV video resolution loss score |
HQV jaggies score |
HQV film resolution loss score |
HQV film resolution loss — stadium score |
Total scoreout of 100 |
|---|
While a 1080i source does subjectively look better, if softer on the Asus than some other monitors, it doesn’t pass muster on any of the HQV tests. 24p isn’t supported either — this is a monitor best kept for gaming at most; a standalone video player is unlikely to cope well unless it has its own filters built in.
Viewing angles
Viewing angles were taken with a Canon 40D in spot-metering mode, with only shutter time adjusted to obtain a good exposure.
Viewing angles are better than TN, as you’d expect from an IPS monitor, however horizontals don’t appear to be as good as those on premium IPS panels.(Credit: Craig Simms/CNET)
Light bleed
Our review sample had two points of obvious light bleed from the right hand side when a completely black screen was displayed.
It’s important to note that the effects of light bleed will likely change from monitor to monitor, regardless of make.
Power consumption
All measurements, screen brightness and contrast were set to 100 per cent, and a test image was displayed.
| Juice Box | |
|---|---|
| Maximum power draw | 27W |
| Power-saving mode | <1W |
| Off | <1W |
Asus’ monitor is reasonably frugal, considering its size, and properly goes into power saving/off modes.
Buttons and on-screen display (OSD)
Asus mounts its buttons under the monitor, labelling them on the front of the screen. You’ll have to operate by muscle memory, especially in the dark — the layout of the buttons don’t feel particularly natural.
It’s easy to win this one, vendors: front mount the buttons, back-light them and make the menu context sensitive.(Credit: Craig Simms/CNET)
The OSD is a simple menu driven affair, with categories on the left and options on the right. Asus doesn’t really stray from the basic formula of brightness, contrast, sharpness and a couple of presets. We recommend you skip them all, set the monitor to «Standard» mode from the «Splendid» menu option, then hit up the «Color» section and adjust RGB values yourself through the «Color Temp» option.
A straightforward OSD for a straightforward monitor.(Credit: Craig Simms/CNET)
Основные характеристики Мониторы VS239H Glossy-Black
| Основные характеристики | |
|---|---|
| Цвет | Черный |
| Размер | 23 дюйм |
| Максимальное разрешение | 1920×1080 |
| Тип ЖК-матрицы | TFT IPS |
| Серия | экономический |
| Светодиодная (LED) подсветка | Есть |
| Широкоформатный монитор | Есть |
| Развертка | |
| Частота горизонтальной развертки | 30-83 кГц |
| Частота вертикальной развертки | 50-75 Гц |
| Дополнительно | |
| Размеры | 552x400x200 мм |
| Вес | 3.50 кг |
| Стандарт энергосбережения | EPA Energy Star 5.0 |
| Экран | |
| Динамическая контрастность | 50000000:1 |
| Контрастность | 1000:1 |
| Время отклика | 14 мс |
| Область обзора | по горизонтали: 178°; по вертикали: 178° |
| Яркость | 250 кд/м2 |
| Максимальное количество цветов | 16.7 млн. |
| Шаг точки по горизонтали | 0.266 мм |
| Шаг точки по вертикали | 0.266 мм |

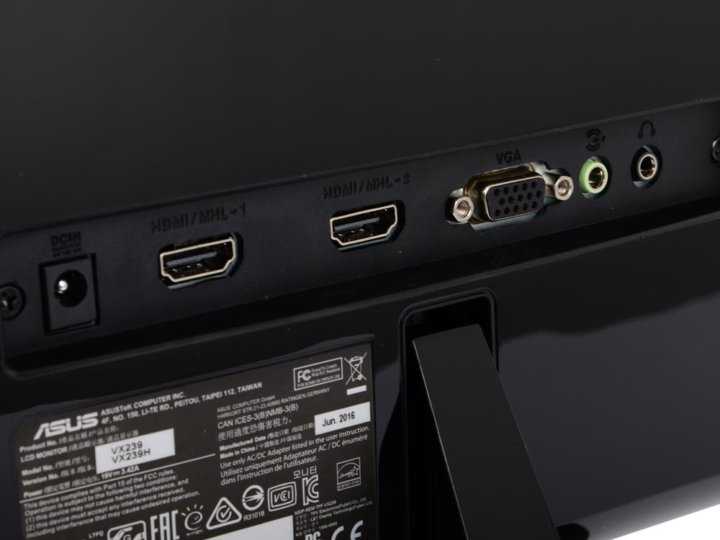

| Интерфейсы | |
| Вход VGA | Есть |
| Вход HDMI | Есть |
| Количество входов DVI | 1 |
| Количество входов VGA | 1 |
| Вход DVI | Есть |
| Тип DVI | DVI-D x1 |
| Поддержка HDCP в DVI-интерфейсе | Есть |
| Количество входов HDMI | 1 |
| Выход на наушники | Есть |
| Питание | |
| Блок питания | встроенный |
| Потребляемая мощность при работе | 40 Вт |
| Потребляемая мощность в спящем режиме | 1 Вт |
| Потребляемая мощность в режиме ожидания | 1 Вт |
| Функции | |
| Калибровка цвета | Есть |
| Меню на русском языке | Есть |
Обзор Мониторы VS239H Glossy-Black
Asus VS239H элегантный монитор с IPS-экраном
Монитор VS239H с поддержкой разрешения Full HD и интерфейса HDMI выполнен в элегантном классическом стиле и благодаря технологии светодиодной подсветки обладает высоким уровнем контрастности 50 000 000:1, обеспечивая четкое и насыщенное изображение высочайшего качества.
IPS-экран и технология светодиодной подсветки
Монитор VS239H выполнен в элегантном классическом корпусе и оборудован высококачественным IPS-экраном с широкими углами обзора и поддержкой разрешения Full HD. Благодаря технологии светодиодной подсветки монитор демонстрирует высокий уровень контрастности 50 000 000:1, обеспечивая четкое и насыщенное изображение высочайшего качества. Прочная и надежная конструкция подставки гарантирует хорошую устойчивость.
Технология ASUS Smart Contrast Ratio – контрастность 50 000 000:1
Данная технология автоматически регулирует яркость подсветки для получения более контрастного изображения. Она делает ночные сцены в играх и фильмах более реалистичными.
Разрешение Full HD и интерфейс HDMI
Насладитесь непревзойденным качеством видео в формате Full HD 1080p (1920×1080), подключив источник сигнала высокой четкости через интерфейс HDMI.
Широкий угол обзора – 178˚
VS239H оборудован высококачественным IPS-экраном с широкими углами обзора: 178˚ как по горизонтали, так и по вертикали. Благодаря этому изображение на его экране практически не претерпевает каких-либо искажений цветопередачи при изменении угла, под которым пользователь смотрит на экран.
Технология улучшения изображения Splendid
Технология ASUS Splendid автоматически оптимизирует качество картинки для достижения более глубоких цветов, высокого контраста и более яркого изображения в целом. С помощью кнопок управления пользователь может быстро выбрать один из шести режимов отображения (Театральный, Игровой, Пейзажный, Ночной, sRGB или Стандартный).
Стильный и практичный дизайн
- Удобно расположенные элементы управления и многоязыковой интерфейс.
- Легко демонтируемая подставка для крепления монитора на стене.
- Стандартное крепление VESA (100 x 100 мм).
- Угол наклона: 25° (вперед: 5°, назад: 20°).
- Поддержка замка KENSINGTON.
Экологически чистые материалы
- Панель со светодиодной подсветкой, в которой не используется ртуть. Перерабатываемые материалы в упаковке из гофрированного картона составляют не менее 80%
- Коробка уменьшенной толщины дает возможность осуществлять более плотную погрузку на транспорт, тем самым способствует снижению транспортных расходов и уменьшению выбросов CO2 в атмосферу.
Энергосбережение
- Экономия электроэнергии 37,2 кВтч
- Уменьшение выбросов CO₂в атмосферу в объеме 23,6 кг эквивалентно: посадке 1,9 дерева сохранению объема кислорода, достаточного для жизнедеятельности семьи из четырех человек в течение 2 лет
